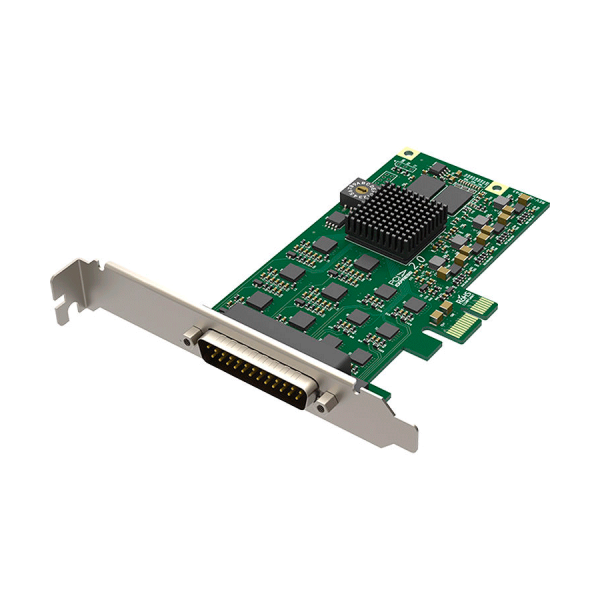

Magewell Pro Capture Hexa CVBS

Magewell Pro Capture Hexa CVBS

Carte d’acquisition PCIe compacte permettant la capture simultanée de six flux vidéo composite. Conçue pour les environnements professionnels, elle assure une conversion et un traitement vidéo avancés jusqu’à 720x576, avec une compatibilité étendue logicielle et matérielle.

Caractéristiques principales

• 6 entrées vidéo composite A/V indépendantes
• Interface PCIe x1 low-profile
• Résolution jusqu’à 720 x 576 à 30 fps
• Traitement vidéo avancé : désentrelacement, scaling, cropping
• Conversion de fréquence d’image et de ratio d’aspect
• Compatibilité Windows, Linux, DirectShow, DirectKS et V4L2

La Magewell Pro Capture Hexa CVBS est une solution professionnelle dédiée à l’acquisition multi-canaux de sources analogiques. Grâce à son interface PCIe x1 et son format low-profile, elle s’intègre facilement dans des stations de travail compactes ou des serveurs d’acquisition.

Capture multi-canaux performante

La Pro Capture Hexa CVBS permet de capturer jusqu’à six flux vidéo composite simultanément. Elle prend en charge les standards NTSC, PAL et SECAM avec détection automatique, garantissant une compatibilité maximale avec des sources analogiques variées.

Traitement vidéo avancé en temps réel

Cette carte intègre deux pipelines de traitement vidéo offrant chacun une bande passante d’environ 180 MP/s. Elle permet le désentrelacement (Weave, Blend, Field Only), le redimensionnement, le recadrage ainsi que la conversion du ratio d’image et de la fréquence d’images.

Flexibilité des formats et espaces colorimétriques

Le module prend en charge de nombreux formats d’acquisition en 8 bits, incluant 4:2:0, 4:2:2 et 4:4:4. La Pro Capture Hexa CVBS supporte également les espaces colorimétriques RGB, YCbCr 601 et 709, avec gestion avancée des plages de quantification et de saturation.

Intégration logicielle professionnelle

Compatible avec DirectShow, DirectKS et V4L2, cette carte s’intègre facilement dans des workflows broadcast, streaming ou surveillance. Elle est également compatible avec Windows et Linux, et supporte le SDK Magewell pour des développements spécifiques.

Installation et évolutivité

La Magewell Pro Capture Hexa CVBS est livrée avec un câble breakout Sub-D 25 broches et un bracket low-profile. Plusieurs cartes peuvent être installées dans un même système, avec gestion indépendante et numérotation automatique.

Utilisateurs cibles
Cette solution s’adresse aux intégrateurs systèmes, professionnels du broadcast, exploitants de régies multi-sources, ainsi qu’aux environnements industriels nécessitant la capture simultanée de flux analogiques.

FAQ - Magewell Pro Capture Hexa CVBS

Combien de flux vidéo peuvent être capturés simultanément ?
La carte permet la capture simultanée de six flux vidéo composite indépendants.

Quels standards vidéo sont pris en charge ?
Elle prend en charge les standards NTSC, PAL et SECAM avec détection automatique.

Est-elle compatible avec Linux ?
Oui, elle est compatible avec Windows et Linux via DirectShow, DirectKS et V4L2.

Peut-on installer plusieurs cartes dans un même système ?
Oui, plusieurs cartes peuvent être utilisées simultanément avec gestion indépendante.

Quels traitements vidéo sont intégrés ?
Désentrelacement, conversion de fréquence d’image, scaling, cropping et conversion de ratio d’image sont pris en charge.
