Sennheiser EW-DX EM 4 DANTE

Sennheiser EW-DX EM 4 DANTE

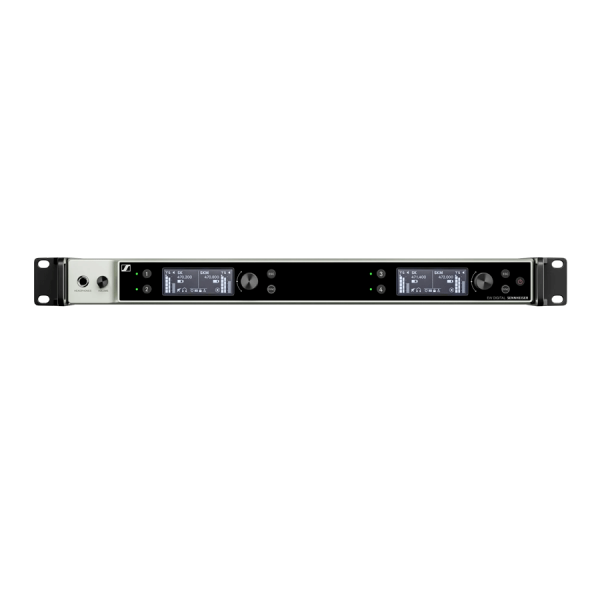

Le Sennheiser EW-DX EM 4 DANTE est un récepteur HF numérique quatre canaux au format rack 19 pouces, compatible avec les émetteurs Evolution Wireless Digital. Il intègre Dante, une bande de commutation jusqu'à 88 MHz, une latence de 1,9 ms et une plage dynamique de 134 dB. Son splitter d'antenne et ses quatre ports réseau facilitent les installations multicanaux.

Caractéristiques principales

• Récepteur HF numérique quatre canaux au format rack 19 pouces avec alimentation interne
• Largeur de bande de commutation jusqu'à 88 MHz
• Transmission numérique à faible latence de 1,9 ms avec codec SePAC
• Plage dynamique d'entrée de 134 dB sans réglage de gain sur les émetteurs
• Espacement équidistant sans intermodulation : jusqu'à 146 canaux en mode standard ou 293 en mode Link Density
• Interface audio Dante avec quatre ports réseau configurables et connectivité IPv4/IPv6
• Splitter d'antenne intégré avec alimentation et sortie en boucle pour chaîner jusqu'à quatre récepteurs
• Chiffrement AES 256 et prise en charge de Dante Media Encryption
• Contrôle distant via SoundBase, Control Cockpit, Wireless Systems Manager et Smart Assist
• Scan RF rapide, indicateur Link Quality Indicator et mode Walk Test
• Écran OLED, molette de navigation et sortie casque avec réglage de volume

Réception numérique quatre canaux pour les installations professionnelles

Le Sennheiser EW-DX EM 4 DANTE est conçu pour assurer la réception simultanée de quatre liaisons audio numériques sans fil dans les environnements professionnels exigeants. Il fonctionne avec les émetteurs compatibles de la gamme Evolution Wireless Digital, notamment les modèles de poche, à main et de table.

Son châssis métallique rackable 19 pouces facilite son intégration dans les régies, les installations fixes, les racks de tournée et les infrastructures audiovisuelles professionnelles.

Le récepteur dispose d'une alimentation interne auto-commutable avec connecteur secteur IEC, simplifiant son raccordement électrique.

Transmission numérique SePAC à faible latence

Le EW-DX EM 4 DANTE utilise le codec propriétaire Sennheiser Performance Audio Codec (SePAC), développé pour offrir une transmission audio numérique performante avec une latence de seulement 1,9 ms.

Cette faible latence répond aux exigences des applications nécessitant une restitution audio réactive, notamment les conférences, les spectacles live, les productions broadcast et les installations de sonorisation professionnelles.

La plage dynamique d'entrée de 134 dB permet de gérer des niveaux audio variés sans nécessiter de réglage manuel du gain sur les émetteurs compatibles.

Gestion RF avancée et largeur de bande de 88 MHz

Le Sennheiser EW-DX EM 4 DANTE bénéficie d'une largeur de bande de commutation pouvant atteindre 88 MHz, offrant une flexibilité importante pour la sélection et la coordination des fréquences disponibles.

Le système utilise un espacement équidistant des canaux, permettant de simplifier la planification RF sans calcul complexe des produits d'intermodulation.

En mode standard, l'espacement de 600 kHz permet d'organiser jusqu'à 146 canaux. Le mode Link Density (LD) réduit cet espacement à 300 kHz pour atteindre jusqu'à 293 canaux dans les configurations compatibles.

Ces capacités correspondent à la densité de déploiement du système et non au nombre de canaux audio reçus simultanément par un seul récepteur, qui reste limité à quatre.

Interface Dante et architecture réseau flexible

Le EW-DX EM 4 DANTE intègre une connectivité Dante destinée aux infrastructures audio numériques sur réseau Ethernet.

Ses quatre ports réseau peuvent être configurés selon les besoins de l'installation pour assurer les fonctions de contrôle, de Dante primaire ou de Dante secondaire.

Les affectations disponibles comprennent Control, Control + Dante primaire, Control + Dante secondaire, Dante primaire et Dante secondaire.

Cette architecture facilite l'intégration dans les réseaux audio professionnels, avec prise en charge des protocoles IPv4 et IPv6 et possibilité de séparation des fonctions de contrôle et de transport audio.

Splitter d'antenne intégré et extension jusqu'à 16 canaux

Le Sennheiser EW-DX EM 4 DANTE possède un splitter d'antenne intégré avec alimentation d'antenne et sorties en boucle.

Cette conception permet de chaîner jusqu'à quatre récepteurs EW-DX EM 4 afin de constituer une installation de 16 canaux audio sans nécessiter systématiquement un répartiteur d'antenne externe.

La distribution intégrée simplifie le câblage RF, réduit le nombre d'équipements périphériques et facilite l'organisation des racks multicanaux.

Scan RF automatique et contrôle de la qualité des liaisons

Le EW-DX EM 4 DANTE dispose de fonctions avancées de scan de l'environnement radioélectrique et de déploiement des fréquences.

Le système facilite l'attribution des canaux avec espacement équidistant, permettant une configuration rapide même lorsque les utilisateurs ne disposent pas d'une expertise approfondie en coordination RF.

L'indicateur Link Quality Indicator (LQI) fournit une évaluation de la qualité de la liaison numérique indépendamment des seuls niveaux de signal RF.

Un mode Walk Test permet également de vérifier la qualité de réception lors des déplacements dans la zone de couverture.

Supervision centralisée et contrôle à distance

Le Sennheiser EW-DX EM 4 DANTE s'intègre aux solutions logicielles de supervision Sennheiser, notamment SoundBase, Control Cockpit et Wireless Systems Manager.

Ces outils permettent d'organiser les opérations de configuration, de surveillance et de gestion des systèmes sans fil depuis une infrastructure centralisée.

Le récepteur prend également en charge l'application Smart Assist via Bluetooth Low Energy (BLE), avec une portée de contrôle pouvant atteindre 25 mètres dans des conditions adaptées.

L'intégration à certains systèmes de contrôle média tiers est également possible au moyen de plug-ins compatibles.

Sécurisation des transmissions audio et réseau

Le EW-DX EM 4 DANTE intègre un chiffrement AES 256 destiné à protéger les transmissions audio numériques sans fil contre les interceptions non autorisées.

La prise en charge de Dante Media Encryption complète les fonctions de sécurité pour les infrastructures réseau compatibles.

Cette double approche répond aux besoins des installations institutionnelles, des conférences confidentielles, des productions broadcast et des environnements nécessitant une protection renforcée des flux audio.

Interface locale et fonctions de monitoring

Le Sennheiser EW-DX EM 4 DANTE dispose d'un écran OLED, d'une molette de navigation et de boutons de commande permettant d'accéder directement aux paramètres du récepteur.

Une sortie casque en face avant, avec sélection de la source et réglage du volume, facilite les opérations de contrôle et de diagnostic audio.

Le système propose également des fonctions avancées telles que la gestion de listes de fréquences personnalisées, la sélection des paramètres de synchronisation et le mode Walk Test.

Intégration dans les infrastructures broadcast et événementielles

Le EW-DX EM 4 DANTE est adapté aux installations nécessitant plusieurs canaux HF, une supervision centralisée et une interconnexion avec des consoles ou réseaux audio Dante.

Son architecture permet de constituer des systèmes évolutifs pour les plateaux de télévision, les salles de conférence, les auditoriums, les lieux de spectacle et les installations audiovisuelles fixes.

Les bandes de fréquences utilisables dépendent de la variante du récepteur et des réglementations radioélectriques applicables dans le pays d'exploitation.

Utilisateur final

Le Sennheiser EW-DX EM 4 DANTE s'adresse aux ingénieurs du son, techniciens HF, régisseurs broadcast, intégrateurs audiovisuels, prestataires événementiels et responsables d'installations audio professionnelles.

Il convient particulièrement aux utilisateurs recherchant un récepteur numérique quatre canaux avec intégration Dante, coordination RF simplifiée, faible latence et fonctions avancées de supervision réseau.

FAQ - Sennheiser EW-DX EM 4 DANTE

Combien de canaux audio peut recevoir le EW-DX EM 4 DANTE ?

Le récepteur peut gérer simultanément quatre canaux audio numériques sans fil. Plusieurs unités peuvent être associées pour constituer des installations multicanaux.

Le récepteur est-il compatible avec Dante ?

Oui. Il intègre une interface Dante et quatre ports réseau configurables permettant d'organiser les connexions audio et de contrôle selon les besoins de l'installation.

Quelle est la latence du système ?

La transmission numérique utilise le codec Sennheiser SePAC, avec une latence annoncée de 1,9 ms.

Quelle est la largeur de bande de commutation ?

Le récepteur dispose d'une largeur de bande de commutation pouvant atteindre 88 MHz, selon la variante de fréquences utilisée.

Quelle est la différence entre le mode standard et le mode Link Density ?

Le mode standard utilise un espacement équidistant de 600 kHz pour permettre jusqu'à 146 canaux dans un déploiement compatible. Le mode Link Density réduit l'espacement à 300 kHz et permet d'atteindre jusqu'à 293 canaux.

Peut-on chaîner plusieurs récepteurs sans splitter externe ?

Oui. Le splitter d'antenne intégré permet de chaîner jusqu'à quatre récepteurs EW-DX EM 4, soit une installation pouvant atteindre 16 canaux de réception.

Quels émetteurs sont compatibles ?

Le récepteur est conçu pour fonctionner avec les émetteurs Evolution Wireless Digital compatibles, notamment les modèles de poche, à main et de table. Il convient de vérifier la compatibilité exacte des références et des plages de fréquences.

Peut-on contrôler le récepteur depuis un ordinateur ?

Oui. Le système peut être supervisé avec les solutions Sennheiser SoundBase, Control Cockpit et Wireless Systems Manager, selon les fonctions prises en charge.

L'application Smart Assist est-elle compatible ?

Oui. Le contrôle à distance est possible via Bluetooth Low Energy, avec une portée pouvant atteindre 25 mètres selon les conditions d'utilisation.

Comment vérifier la qualité des liaisons HF ?

Le récepteur intègre un indicateur Link Quality Indicator (LQI), des fonctions de scan RF et un mode Walk Test pour contrôler la qualité de réception dans la zone de couverture.

Les transmissions sont-elles sécurisées ?

Oui. Le système utilise un chiffrement AES 256 pour les transmissions sans fil et prend en charge Dante Media Encryption pour les flux réseau compatibles.

Le récepteur nécessite-t-il une alimentation externe ?

Non. Il possède une alimentation secteur interne auto-commutable avec raccordement IEC.
