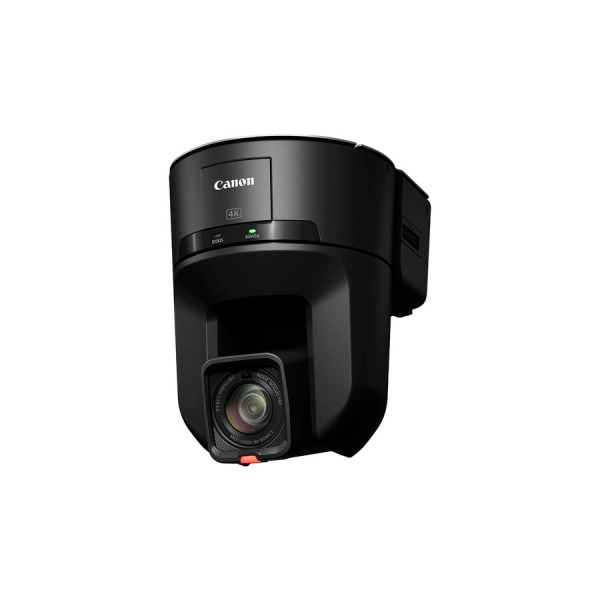

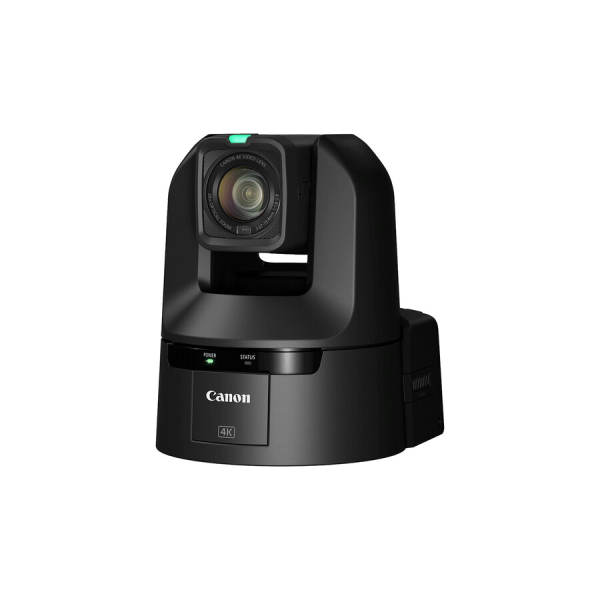

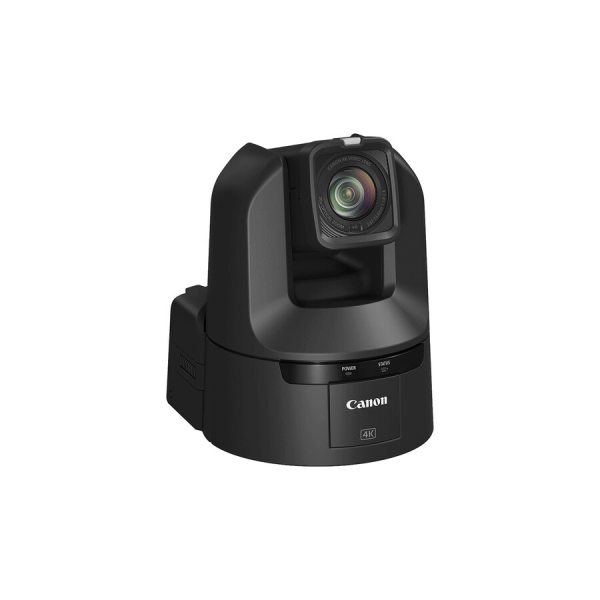

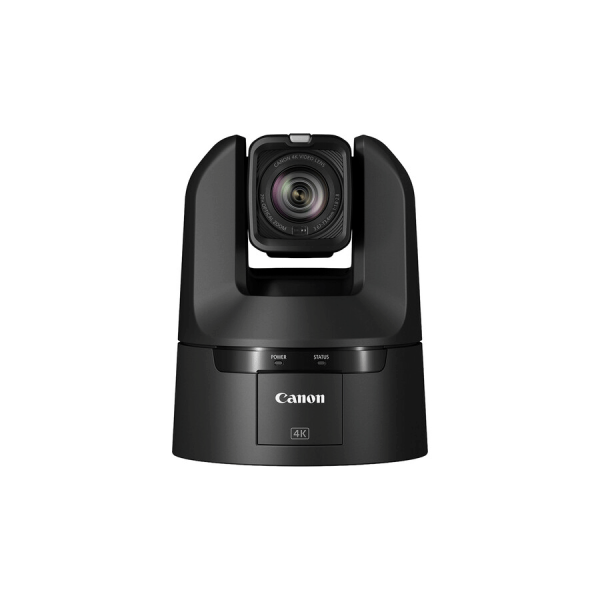

Canon CR-N400

Capteur d'image : Capteur CMOS à plaque unique de type 1/2,3 (1/2,3")

Nombre de pixels effectifs :
Environ 8,29 millions de pixels (3840 x 2160 à 23,98/25/29,97 Hz)
Environ 7,88 millions de pixels (3744 x 2104 à 50/59,94 Hz)

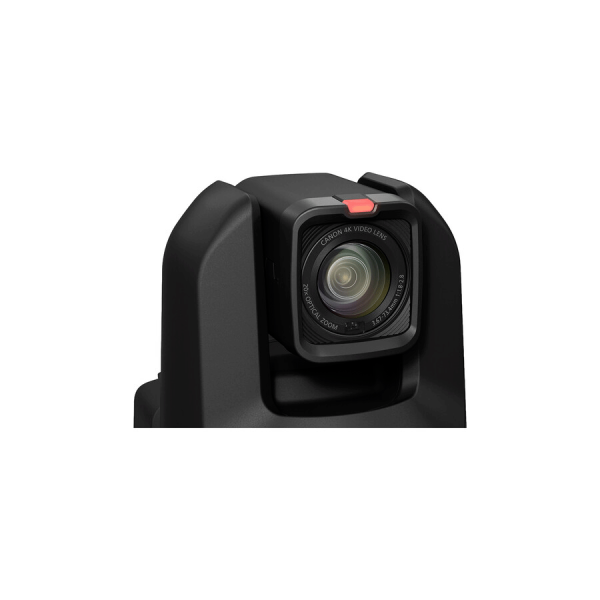

Objectif : f=3,67 – 73,4 mm, F/1,8 à 2.8, zoom optique 20x, diaphragme à iris à 8 lamelles

Zoom optique : Zoom optique 20x (40x avec zoom avancé)

Zoom numérique : Zoom numérique 20x

Distance focale :
3,67 à 73,4 mm, f/1,8 à 2,8,
Distance focale équivalente à 35 mm :
Environ 30,0 (GA) à 616 mm (T) (50/59,94 Hz)
Environ 29,3 (GA) à 601 mm (T) (23,98/25/29,97 Hz)

Angle de vue :
Fréquence d'image de 59,94/50,00 Hz :
Horizontal : 63,3° (GA) à 3,5° (T)
Vertical : 38,9° (GA) à 2,0° (T)
Fréquence d'image de 29,97/25,00/23,98 Hz :
Horizontal : 65,6° (GA) à 3,6° (T)
Vertical : 39,8° (GA) à 2,0° (T)

Éclairage minimal du sujet :
・Fréquence d'image de 59,94/29,97 Hz :
-Environ 3 lux (avec vitesse d'obturation de 1/60 s, cadence de 59,94p et gain de 30,0 dB)
-Environ 1,5 lux (avec vitesse d'obturation de 1/30 s, cadence de 59,94p et gain de 30,0 dB)
・Fréquence d'image de 50,00/25,00 Hz :
-Environ 2,5 lux (avec vitesse d'obturation de 1/50 s, cadence de 50,00p et gain de 30,0 dB)
-Environ 1,3 lux (avec vitesse d'obturation de 1/25 s, cadence de 50,00p et gain de 30,0 dB)

Vitesse d'obturation : 1/3 à 1/2000 s (les valeurs spécifiques dépendent de la fréquence d'image et de la cadence)

Diaphragme : Ouverture manuelle/automatique

Gain : 0,0 dB à 36 dB

Filtre à densité neutre (ND) : Intégré (désactivé, 1/2, 1/4, 1/8), actionné par moteur

Mode nuit (filtre infrarouge désactivé) : Non

Filtre optique passe-bas : Non

Balance des blancs :
AUTO (AWB), réglage A, réglage B, réglages prédéfinis (lumière du jour : 5600 K*, lumière tungstène : 3200 K*),
réglage de la température de couleur (2000 K à 15.000 K), manuel

Mise au point :
Mode de mise au point : manuel, autofocus continu, autofocus sur le visage/les yeux, suivi
Type AF : autofocus hybride, autofocus par contraste

Distance de mise au point minimale :
1 cm au plus grand angle, 60 cm sur toute la plage focale

Gamma :
BT.709 Wide DR, BT.709 Standard, Canon Log 3, Canon 709, PQ, HLG

Panoramique et inclinaison :
Plage de fonctionnement panoramique : horizontale ±170°
Vitesse de fonctionnement panoramique : de 0,1° à 100°/s. (Vitesse maximale en préréglage : 200,00°/s)
Plage de fonctionnement de l'inclinaison : verticale -30° à +100°
Vitesse de fonctionnement de l'inclinaison : de 0,1° à 100°/s. (Vitesse maximale en préréglage : 180,00 °/s)

Serveur

Format de sortie vidéo : SDI
[12G-SDI] / 4:2:2 10 bits
3840 × 2160 : 59,94P, 50.00P, 29,97P, 25.00P, 23,98P
1920 × 1080 : 59,94P/59,94i, 50,00P/50,00i/25,00P, 29,97P/23,98P, 29,97PsF/25,00PsF
1280 × 720 : 59,94P, 50,00P
720 × 576 : 50,00i
720 × 480 : 59,94i
[3G-SDI] / 4:2:2 10 bits
1920 × 1080 : 59,94P/59,94i, 50,00P/50,00i/25,00P, 29,97P/23,98P, 29,97PsF/25,00PsF
1280 × 720 : 59,94P, 50,00P
720 × 576 : 50,00i
720 × 480 : 59,94i

Format de sortie vidéo : HDMI
[HDMI] / 4:2:2 10 bits
3840 × 2160 : 59,94P, 50.00P, 29,97P, 25.00P, 23,98P
1920 × 1080 : 59,94P/59,94i, 50,00P/50,00i/25,00P, 29,97P/23,98P, 29,97PsF/25,00PsF
1280 × 720 : 59,94P, 50,00P
720 × 576 : 50,00i
720 × 480 : 59,94i

Format de sortie vidéo : IP
[Fréquence d'image 59,94 Hz]
3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 :
59,94 ips, 29,97 ips, 14,99 ips, 5,00 ips (4:2:0 8 bits)
[Fréquence d'image 29,97 Hz]
3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 :
29,97 ips, 14,99 ips, 5,00 ips (4:2:0 8 bits)
[Fréquence d'image 50,00 Hz]
3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 :
50,00 ips, 25,00 ips, 12,50 ips, 5,00 ips (4:2:0 8 bits)
[Fréquence d'image 25,00 Hz]
3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 :
25,00 ips, 12,50 ips, 5,00 ips (4:2:0 8 bits)
[Fréquence d'image 23,98 Hz]
3840 × 2160, 1920 × 1080, 1280 × 720, 640 × 360 :
23,98 ips, 11,99 ips, 5,99 ips (4:2:0 8 bits)
*59,94 ips/50,00 ips uniquement lorsque H.265.
– JPEG possède un motif fixe en fonction de la fréquence d'image (le format est fixe et ne peut pas être sélectionné)
Résolution : 1280 × 720
59,94/29,97 Hz : 14,99 ips,
50,00/25,00 Hz : 12,50 ips,
23,98 Hz : 11,99 ips

Format de sortie vidéo : USB
Motion JPEG :
1920 × 1080
59,94 Hz : 30,00 ips, 15,00 ips, 5,00 ips
50,00 Hz : 25,00 ips, 12,50 ips, 5,00 ips
1280 × 720
59,94 Hz : 30,00 ips, 15,00 ips, 5,00 ips
50,00 Hz : 25,00 ips, 12,50 ips, 5,00 ips
640 × 360
59,94 Hz : 30,00 ips, 15,00 ips, 5,00 ips
50,00 Hz : 25,00 ips, 12,50 ips, 5,00 ips
YUV :
640 × 360
59,94 Hz : 30,00 ips, 15,00 ips, 5,00 ips
50,00 Hz : 25,00 ips, 12,50 ips, 5,00 ips

Protocole de transmission vidéo :
Canon XC, RTSP/RTP, NDI|HX, RTMP/RTMPS, communication standard (série), communication standard (IP), SRT, FreeD

Préréglage :
Nombre de préréglages : 100 max. (inclut la position par défaut)

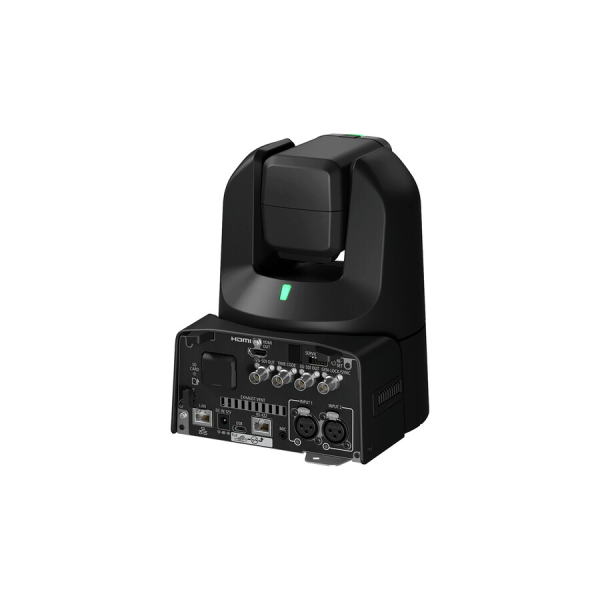

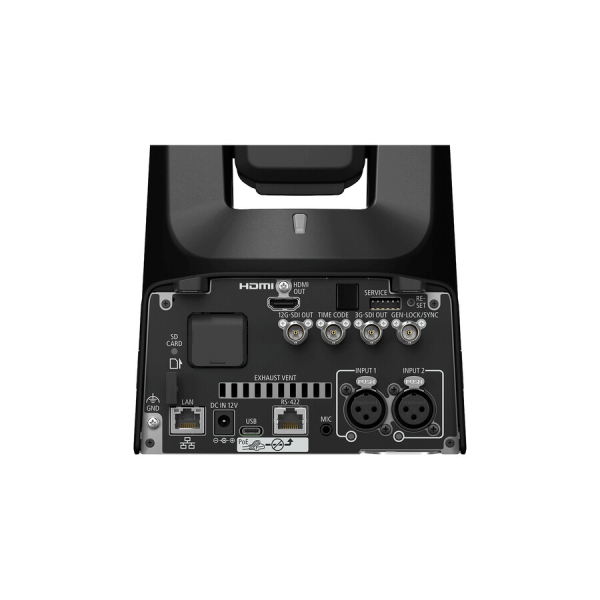

Interface

Contrôle des communications : Réseau local, Wi-Fi, série, IR

Connecteur réseau : LAN × 1, RJ45, 1000Base-T

Terminal SDI OUT :
Prise 12G-SDI OUT
Jack BNC (sortie uniquement) × 1, 0,8 Vp-p/75 Ω,
compatible avec SMPTE ST 2082, 2081, 424, 425, 292, 259, 299, 272
Audio intégré, timecode (VITC/LTC)

Prise GEN-LOCK : Jack BNC (sert également de connecteur de sortie pour la synchronisation)

Prise TIME CODE : Jack BNC (pour entrée/sortie)

Prise HDMI OUT : Connecteur HDMI (type A), audio et vidéo uniquement en sortie

Prise RS-422 : Connecteur RJ45 × 1

Prises audio ENTRÉE 1/ENTRÉE 2 :
Jack XLR 3 broches (équilibré) ((1) blindage, (2) chaud, (3) froid), deux lignes
Sensibilité (MIC) : -60 dBu (centre de volume manuel, pleine échelle-18 dB)
Sensibilité (LINE) : +4 dBu (centre du volume manuel, pleine échelle -18 dB)
Tension d'alimentation : 48 V CC (résistance de polarisation : 6,8 kΩ)

Prise MIC :
Mini-jack stéréo ϕ3,5 mm (non équilibré, alimentation secteur prise en charge)
Sensibilité (MIC) : -72 dBu (centre de volume manuel, pleine échelle-18 dB)
Sensibilité (LINE) : -12 dBV (centre de volume manuel, pleine échelle -18 dB)
Tension d'alimentation : 2,4 V CC (résistance de polarisation : 2,2 kΩ)

Borne USB : Type C (USB 3.0) x 1

Caractéristiques physiques

Environnement d'utilisation
Température
0 °C à +40 °C (+32 °F à +104 °F)
Humidité
10 % à 90 % (sans condensation)

Alimentation électrique
PoE : alimentation électrique PoE++ via un connecteur local (compatible IEEE802.3bt)
– PoE et PoE+ ne peuvent pas être utilisés
Source d'alimentation externe : 12 V CC (avec l'adaptateur secteur inclus)

Consommation
Entrée PoE++ : env. 34,4 W*/0,8 A max. (boîtier uniquement)
Entrée CC : env. 33,8 W/2,9 A max. (boîtier uniquement)

Dimensions (L × H × P) : Environ 176 × 220 × 194 mm (hors protubérances)

Poids : Environ 3,1 kg (6,8 lb) (boîtier uniquement)

Niveau de bruit : NC35 ou moins

1. Sortie réelle de 3840 × 2160/59,94p. Nombre effectif de pixels : env. 7,9 millions de pixels.
2. NDI est une marque commerciale ou une marque déposée de Vizrt NDI AB aux États-Unis et dans d'autres pays.
