DJI Kit d'extension SDR Transmission 2

DJI Kit d'extension SDR Transmission 2

Le kit d'extension DJI SDR Transmission 2 ajoute une entrée-sortie SDI, une entrée-sortie HDMI et quatre ports USB-C à l'émetteur-récepteur. Il permet d'alimenter jusqu'à trois moniteurs depuis un récepteur, transmet les métadonnées ARRI et RED et comprend une cage ainsi qu'un câble D-TAP vers USB-C.

Caractéristiques principales

• Entrée et sortie SDI pour intégrer la transmission aux configurations vidéo professionnelles
• Jusqu'à trois sorties moniteur simultanées depuis un seul récepteur
• Transmission des métadonnées des caméras cinéma ARRI et RED
• Entrée-sortie HDMI et quatre ports USB-C supplémentaires
• Cage avec port NATO et filetages pour sécuriser l'installation
• Câble D-TAP vers USB-C de 50 cm pour alimentation sur batterie V-Mount ou Gold Mount

Le kit d'extension DJI SDR Transmission 2 complète l'émetteur-récepteur avec une connectique adaptée aux configurations de tournage professionnelles. Sa plaque ajoute notamment le SDI, permet d'utiliser plusieurs sorties vidéo simultanément et transmet les métadonnées de certaines caméras cinéma. Une cage et différents accessoires facilitent l'installation du système sur un rig.

Une connectique SDI pour les configurations professionnelles

Le kit d'extension DJI SDR Transmission 2 ajoute une entrée et une sortie SDI au système de transmission. La connexion SDI offre un verrouillage mécanique adapté aux installations de tournage et permet l'utilisation de câbles de grande longueur.

Cette interface facilite ainsi l'intégration du DJI SDR Transmission 2 aux moniteurs et équipements vidéo utilisant la connectique SDI.

Entrée-sortie SDI, HDMI et quatre ports USB-C

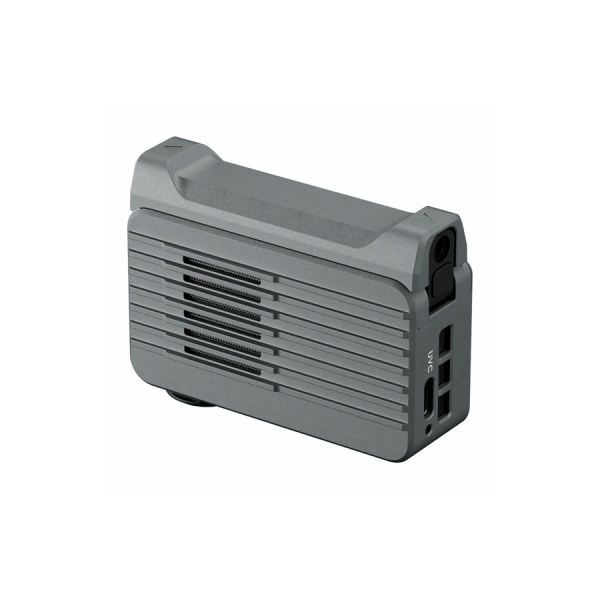

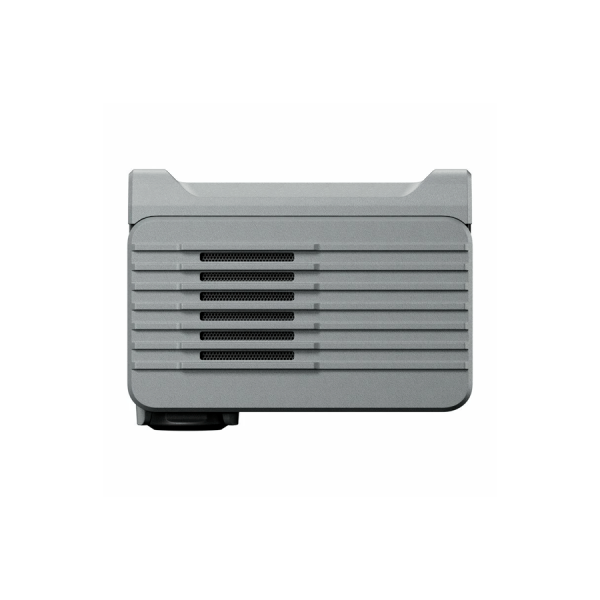

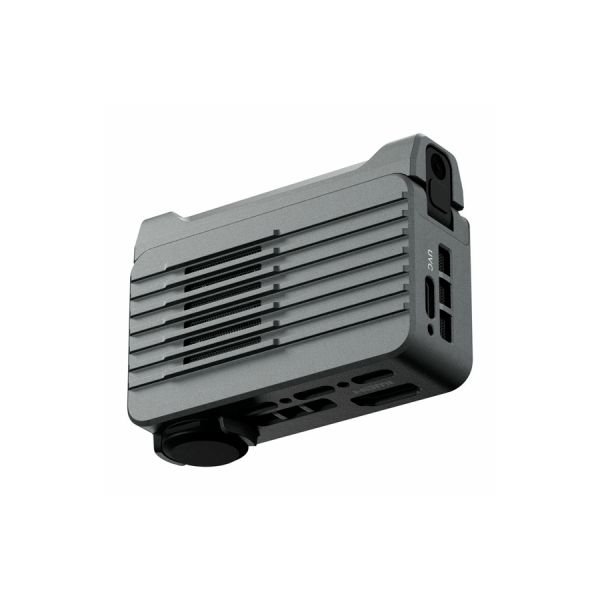

La plaque d'extension se fixe directement sous le DJI SDR Transmission 2. Elle ajoute une entrée-sortie SDI, une entrée-sortie HDMI ainsi que quatre ports USB-C pour étendre les possibilités de connexion et d'alimentation du système.

Ces interfaces viennent compléter les ports HDMI et USB-C déjà présents sur l'émetteur-récepteur.

Jusqu'à trois moniteurs avec un seul récepteur

Le kit d'extension DJI SDR Transmission 2 permet d'utiliser jusqu'à trois sorties vidéo simultanément depuis un même récepteur. Une première sortie est assurée par l'appareil en HDMI ou USB-C, tandis que la plaque peut fournir simultanément les sorties SDI et HDMI.

Trois postes de monitoring peuvent ainsi recevoir l'image depuis un seul récepteur, une configuration adaptée par exemple au cadreur, au réalisateur et à un autre membre de l'équipe technique.

Retour vidéo pour le moniteur du cadreur

Lorsque le DJI SDR Transmission 2 fonctionne en émission, la plaque peut également renvoyer l'image reçue de la caméra vers un moniteur installé à proximité du cadreur.

Cette fonction permet de conserver un monitoring local pendant que le signal est transmis sans fil au reste de l'équipe, sans nécessiter l'ajout d'un répartiteur vidéo séparé. Le retour fonctionne en 1080p.

Transmission jusqu'en 1080p/60 via la plaque

La plaque d'extension prend en charge les signaux jusqu'en 1080p à 60 images par seconde en entrée comme en sortie. Elle accepte également le 1080i.

La plaque ne transmet pas directement la 4K. Lorsqu'un signal 4K arrive dans l'émetteur, la sortie SDI est automatiquement convertie en 1080p, sans réglage supplémentaire.

La 4K reste disponible sur le DJI SDR Transmission 2

Le kit d'extension n'empêche pas l'exploitation d'un signal 4K sur les interfaces du DJI SDR Transmission 2 lui-même. Pour afficher une image 4K, il faut utiliser les ports HDMI ou USB-C appropriés de l'émetteur-récepteur.

Cette architecture permet donc d'utiliser simultanément un workflow 1080p via la plaque et de conserver le signal 4K sur les sorties compatibles de l'appareil.

Métadonnées des caméras ARRI et RED

Le kit d'extension DJI SDR Transmission 2 prend en charge la transmission de métadonnées provenant des caméras cinéma ARRI et RED compatibles.

Des informations telles que le nom de la bobine, le timecode et les paramètres de prise de vue peuvent ainsi parvenir jusqu'au moniteur par la liaison SDI, facilitant le suivi des informations techniques sur le plateau.

Alimentation D-TAP depuis une batterie de tournage

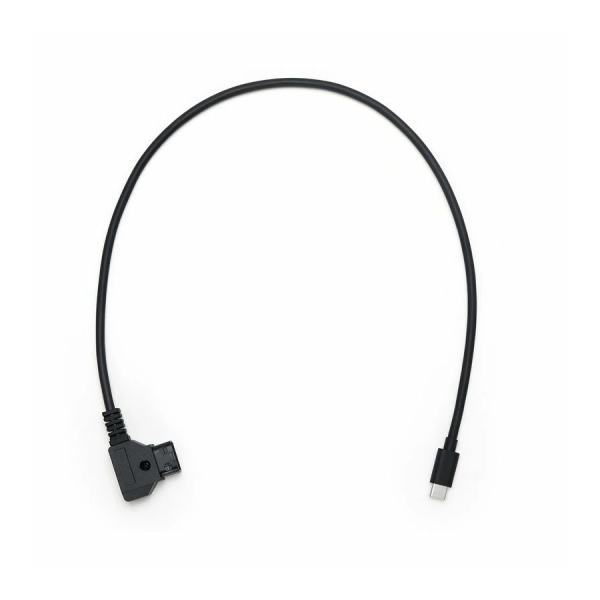

Le kit comprend un câble D-TAP vers USB-C de 50 cm permettant d'alimenter l'ensemble depuis une batterie V-Mount ou Gold Mount équipée d'une sortie compatible.

Cette solution facilite l'intégration du système à une configuration cinéma ou broadcast utilisant déjà ce type de batterie et évite d'ajouter une source d'alimentation dédiée à la transmission vidéo.

Différentes tensions selon les ports USB-C

Les trois ports USB-C situés sous la plaque délivrent une tension de 9 V. Le port USB-C latéral de la plaque ainsi que les deux ports du DJI SDR Transmission 2 délivrent quant à eux 15 V.

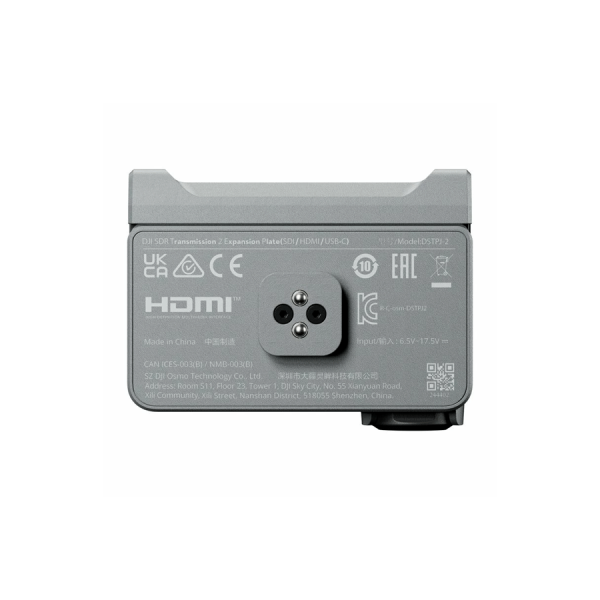

La plaque accepte également une alimentation continue comprise entre 6,8 et 17,5 V avec une intensité jusqu'à 3 A selon la configuration.

Une cage pour sécuriser l'ensemble

Le kit d'extension DJI SDR Transmission 2 comprend une cage destinée à maintenir l'émetteur-récepteur et sa plaque lorsque plusieurs câbles et accessoires sont connectés.

La cage dispose d'un port NATO et de filetages permettant de fixer plus solidement le système sur différents supports. Cette conception convient notamment aux rigs nécessitant une installation plus robuste qu'une simple fixation sur griffe froide.

Adaptateur à griffe froide et clé hexagonale inclus

Le kit fournit également un adaptateur à griffe froide pour compléter les possibilités d'installation ainsi qu'une clé hexagonale de 2 mm destinée au montage des différents éléments.

Un module compact de 105 g

La plaque d'extension pèse 105 g et mesure 76 × 54 × 25 mm sans l'adaptateur de griffe froide. Elle étend ainsi la connectique du système tout en conservant un format adapté aux configurations de tournage mobiles.

Fonctionnement de -10 à 40 °C

Le kit d'extension DJI SDR Transmission 2 est prévu pour fonctionner dans une plage de température comprise entre -10 et 40 °C, permettant son utilisation dans différentes conditions de production en intérieur comme en extérieur.

Utilisateur final

Le kit d'extension DJI SDR Transmission 2 s'adresse aux directeurs de la photographie, assistants caméra, DIT, cadreurs, opérateurs vidéo et équipes de production utilisant le DJI SDR Transmission 2 dans des workflows cinéma, broadcast ou de production professionnelle. Il convient particulièrement aux configurations nécessitant du SDI, plusieurs postes de monitoring ou une alimentation depuis des batteries V-Mount ou Gold Mount.

FAQ - DJI Kit d'extension SDR Transmission 2

À quoi sert le kit d'extension DJI SDR Transmission 2 ?
Il complète le DJI SDR Transmission 2 avec une entrée-sortie SDI, une entrée-sortie HDMI, quatre ports USB-C ainsi qu'une cage et des accessoires destinés à l'installation et à l'alimentation.

La plaque d'extension transmet-elle un signal 4K en SDI ?
Non. La définition maximale prise en charge par la plaque est de 1080p à 60 images par seconde. Un signal 4K entrant est automatiquement converti en 1080p pour la sortie SDI.

Comment conserver un monitoring en 4K ?
La 4K reste disponible via les ports compatibles du DJI SDR Transmission 2 lui-même. Il faut utiliser la connexion HDMI ou USB-C appropriée de l'appareil pour afficher le signal en 4K.

Combien de moniteurs peut-on connecter simultanément ?
Avec la plaque installée, un récepteur peut fournir jusqu'à trois sorties vidéo simultanées : une depuis le DJI SDR Transmission 2 en HDMI ou USB-C et deux depuis la plaque en SDI et HDMI.

Peut-on conserver un moniteur auprès du cadreur lorsque l'appareil fonctionne en TX ?
Oui. En mode émission, la plaque peut renvoyer en 1080p le signal reçu de la caméra vers un moniteur local tout en permettant sa transmission au reste de l'équipe.

Quelles métadonnées peuvent être transmises ?
Avec les caméras ARRI et RED compatibles, la liaison peut transmettre des informations telles que le nom de la bobine, le timecode et les paramètres de prise de vue.

Peut-on alimenter le système avec une batterie V-Mount ou Gold Mount ?
Oui. Le kit comprend un câble D-TAP vers USB-C de 50 cm permettant d'utiliser une batterie V-Mount ou Gold Mount disposant de la connexion correspondante.

Quels accessoires de montage sont fournis ?

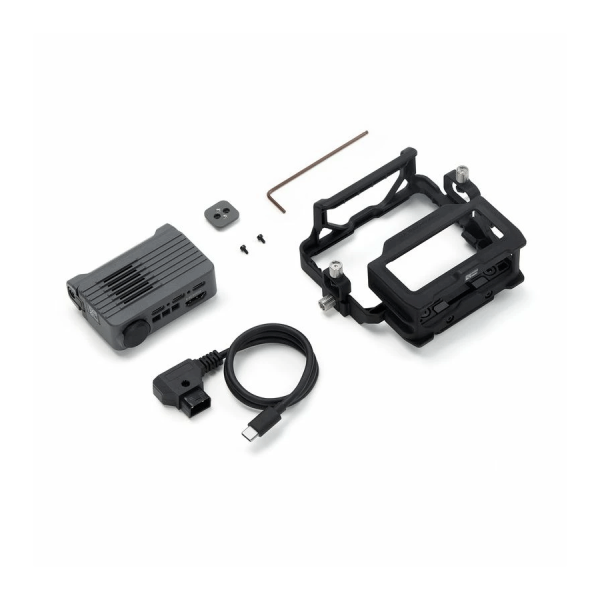

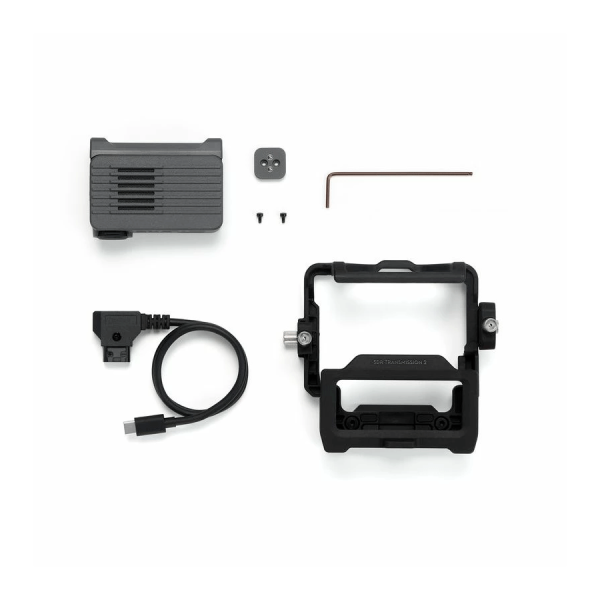

Le kit comprend une cage de maintien, un adaptateur à griffe froide et une clé hexagonale de 2 mm, en complément de la plaque d'extension et du câble D-TAP vers USB-C.

Quels systèmes de fixation sont disponibles sur la cage ?
La cage dispose notamment d'un port NATO et de filetages permettant d'intégrer l'ensemble à différents supports et rigs de tournage.

Quelles sont les dimensions de la plaque d'extension ?
Elle mesure 76 × 54 × 25 mm et pèse 105 g, sans prendre en compte l'adaptateur de griffe froide.

Quelle est la plage de température de fonctionnement ?
La plaque est prévue pour fonctionner entre -10 et 40 °C.
