Sennheiser Spectera DAD Antenna

Sennheiser Spectera DAD Antenna

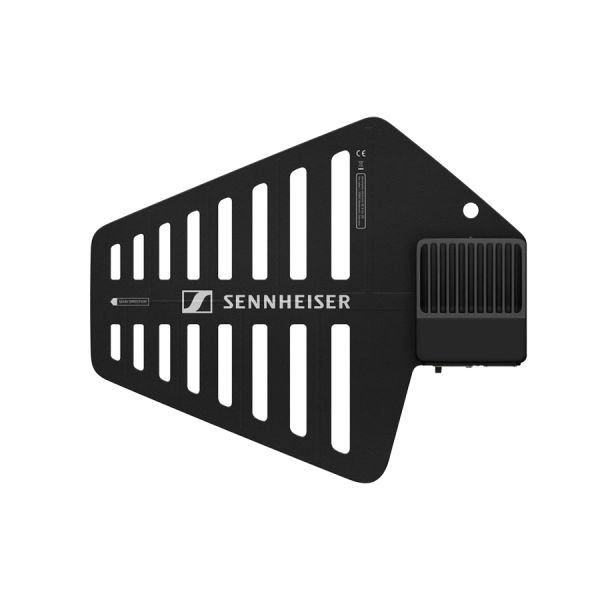

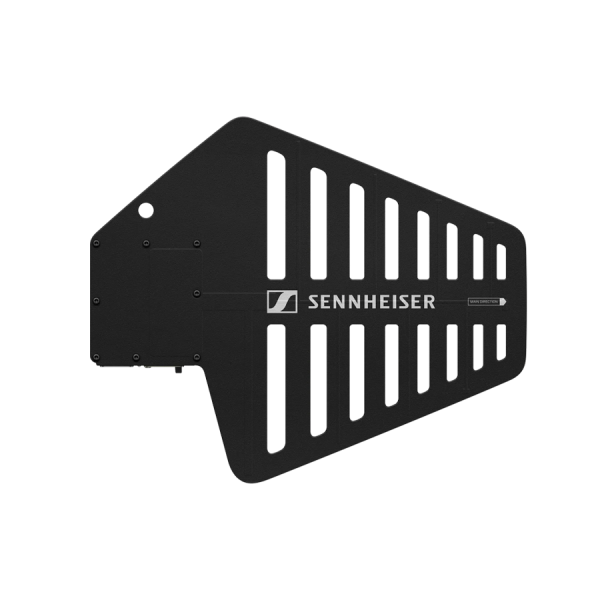

La Sennheiser Spectera DAD Antenna est une antenne directionnelle numérique bidirectionnelle destinée au système audio sans fil Spectera. Elle assure simultanément la transmission des signaux microphones, des retours in-ear et des données. Disponible en versions UHF ou 1G4, elle intègre les fonctions RF, la gestion des interférences, une connexion Ethernet PoE et une protection IP54.

Caractéristiques principales

• Antenne directionnelle numérique bidirectionnelle pour système Spectera
• Transmission simultanée des signaux microphones, ligne, retours IEM et données
• Versions UHF (470–608 / 630–698 MHz) ou 1G4 (1350–1400 / 1435–1525 MHz)
• Composants RF intégrés limitant le recours aux multiplexeurs, répartiteurs et amplificateurs externes
• Connexion Ethernet RJ45 1 Gbit/s avec alimentation PoE classe 2, consommation inférieure à 6,5 W
• Gestion continue des interférences et contrôle à distance
• Connexion point à point par câble réseau CAT 5e ou supérieur
• Boîtier robuste avec indice de protection IP54
• Possibilité d'extension par fibre optique avec convertisseurs compatibles
• Mode optionnel de balayage RF dédié pour l'analyse du spectre

Une antenne directionnelle bidirectionnelle pour le système Spectera

La Sennheiser Spectera DAD Antenna est conçue pour assurer les communications RF entre la station de base Spectera et les équipements sans fil compatibles. Son architecture numérique bidirectionnelle permet de gérer simultanément plusieurs types de flux audio et de données au sein d'une même infrastructure.

L'antenne prend en charge les signaux des microphones, les liaisons de niveau ligne, les retours in-ear monitoring (IEM) et les données de contrôle. Cette approche centralisée simplifie le déploiement des systèmes HF professionnels en réunissant les fonctions d'émission et de réception dans un seul équipement.

Deux variantes RF pour les bandes UHF et 1G4

La Spectera DAD Antenna est proposée en différentes variantes de fréquences afin de répondre aux contraintes réglementaires et aux besoins de déploiement des installations professionnelles.

La version UHF couvre les plages de fréquences 470 à 608 MHz et 630 à 698 MHz. La version 1G4 prend en charge les bandes 1350 à 1400 MHz et 1435 à 1525 MHz.

Le choix de la variante dépend de la configuration du système Spectera, des fréquences autorisées dans le pays d'utilisation et des ressources radio disponibles sur le lieu de production.

Architecture RF intégrée et simplification de l'installation

La Sennheiser Spectera DAD Antenna intègre directement les composants RF nécessaires à son fonctionnement avec le système Spectera.

Cette conception réduit le besoin d'équipements radiofréquence externes tels que les multiplexeurs, les répartiteurs d'antennes ou les amplificateurs RF.

Elle contribue ainsi à simplifier le câblage, à limiter le nombre d'appareils intermédiaires et à faciliter le déploiement d'infrastructures sans fil complexes dans les environnements broadcast et événementiels.

Couverture directionnelle et gestion des interférences

La Spectera DAD Antenna utilise une architecture directionnelle permettant d'orienter la couverture RF vers les zones de travail ou de performance.

Elle intègre une gestion continue des interférences afin de contribuer à la stabilité des transmissions dans les environnements radioélectriques exigeants.

Les fonctions de contrôle à distance facilitent la supervision et l'exploitation des antennes depuis l'infrastructure du système Spectera.

Connexion Ethernet et alimentation PoE

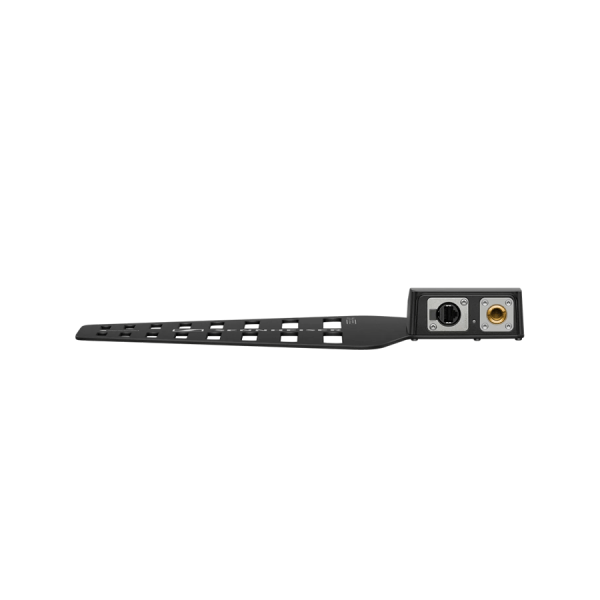

La Sennheiser Spectera DAD Antenna dispose d'un connecteur RJ45 robuste prenant en charge une liaison Ethernet 1 Gbit/s et l'alimentation par Ethernet (PoE).

La connexion à la station de base s'effectue au moyen d'un câble réseau CAT 5e ou supérieur, selon une architecture point à point.

L'alimentation PoE classe 2 permet de transmettre les données et l'énergie électrique par une même liaison réseau, simplifiant l'installation et réduisant le nombre de câbles nécessaires.

La consommation électrique de l'antenne est inférieure à 6,5 W.

Extension des liaisons par fibre optique

La Spectera DAD Antenna peut être intégrée dans des installations nécessitant une extension des liaisons grâce à l'utilisation de convertisseurs fibre optique compatibles.

Cette possibilité permet d'envisager des déploiements sur des infrastructures plus étendues, notamment dans les grandes salles de spectacle, les plateaux de télévision et les sites événementiels complexes.

Les convertisseurs pris en charge et les conditions de raccordement doivent être vérifiés dans la documentation technique Sennheiser.

Fonction de balayage RF dédiée

La Sennheiser Spectera DAD Antenna peut également être utilisée, en option, comme dispositif de balayage RF dédié.

Cette fonction permet d'effectuer une analyse rapide et précise de l'environnement radioélectrique afin d'identifier les ressources spectrales disponibles et de faciliter la préparation des installations sans fil.

Elle constitue un outil complémentaire pour les techniciens HF chargés de la coordination des fréquences et de l'optimisation des systèmes audio professionnels.

Conception robuste et protection IP54

La Spectera DAD Antenna bénéficie d'une construction robuste adaptée aux contraintes des installations professionnelles fixes et temporaires.

Son indice de protection IP54 indique une résistance à la pénétration de poussières en quantité nuisible et aux projections d'eau provenant de différentes directions.

Cette protection facilite son utilisation dans des environnements de production exigeants, sous réserve du respect des conditions d'installation et d'exploitation définies par le fabricant.

Intégration dans les infrastructures Spectera

La Sennheiser Spectera DAD Antenna est destinée à fonctionner avec la Spectera Base Station, qui dispose de quatre ports Ethernet pour le raccordement des antennes compatibles.

Cette architecture permet de configurer plusieurs points d'antenne afin d'étendre la couverture RF, d'améliorer la redondance ou d'adapter les ressources spectrales aux besoins de la production.

La combinaison des antennes directionnelles et de la station de base permet de construire une infrastructure audio sans fil évolutive, adaptée aux installations professionnelles de grande envergure.

Utilisateur final

La Sennheiser Spectera DAD Antenna s'adresse aux ingénieurs du son, coordinateurs HF, techniciens broadcast, régisseurs audio et prestataires de sonorisation professionnelle.

Elle convient aux productions télévisées, spectacles live, tournées, événements institutionnels et installations audiovisuelles nécessitant une couverture RF directionnelle, une gestion centralisée des transmissions et une infrastructure audio sans fil évolutive.

FAQ - Sennheiser Spectera DAD Antenna

À quoi sert la Spectera DAD Antenna ?

Il s'agit d'une antenne directionnelle numérique bidirectionnelle permettant de transmettre et de recevoir simultanément les signaux microphones, les retours in-ear et les données du système Sennheiser Spectera.

Quelles sont les bandes de fréquences disponibles ?

Deux variantes sont proposées : UHF, couvrant 470–608 MHz et 630–698 MHz, et 1G4, couvrant 1350–1400 MHz et 1435–1525 MHz. Le choix dépend des besoins du système et de la réglementation locale.

L'antenne peut-elle gérer simultanément microphones et retours IEM ?

Oui. Son fonctionnement bidirectionnel permet de gérer simultanément les transmissions des microphones, les signaux de niveau ligne, les retours in-ear monitoring et les données de contrôle.

Comment l'antenne est-elle alimentée ?

Elle utilise une alimentation par Ethernet PoE classe 2, avec une consommation inférieure à 6,5 W. La liaison s'effectue via un connecteur RJ45 compatible Ethernet 1 Gbit/s.

Quel type de câble réseau faut-il utiliser ?

La connexion s'effectue au moyen d'un câble Ethernet CAT 5e ou supérieur, selon une liaison point à point avec l'infrastructure Spectera compatible.

Faut-il ajouter des amplificateurs ou des répartiteurs RF ?

Les composants RF nécessaires sont intégrés à l'antenne, ce qui réduit le recours aux multiplexeurs, répartiteurs et amplificateurs RF externes dans les configurations prises en charge.

Peut-on utiliser plusieurs antennes avec une station Spectera ?

Oui. La Spectera Base Station dispose de quatre ports Ethernet dédiés aux antennes, permettant de concevoir des installations avec couverture étendue ou redondance RF.

L'antenne peut-elle être utilisée en extérieur ?

Son indice de protection IP54 assure une protection contre les poussières et les projections d'eau. Elle n'est toutefois pas conçue pour être immergée et son installation doit respecter les recommandations du fabricant.

Est-il possible d'étendre la liaison par fibre optique ?

Oui. Des solutions d'extension par fibre optique sont possibles avec des convertisseurs compatibles, conformément aux configurations décrites dans la documentation technique Sennheiser.

La Spectera DAD Antenna peut-elle analyser l'environnement RF ?

Oui. Une fonction optionnelle permet de l'utiliser comme dispositif de balayage RF dédié afin d'analyser le spectre et de faciliter la préparation des systèmes sans fil.

La Spectera DAD Antenna fonctionne-t-elle seule ?

Non. Elle est conçue pour être intégrée à une infrastructure Sennheiser Spectera compatible, notamment avec la Spectera Base Station.
