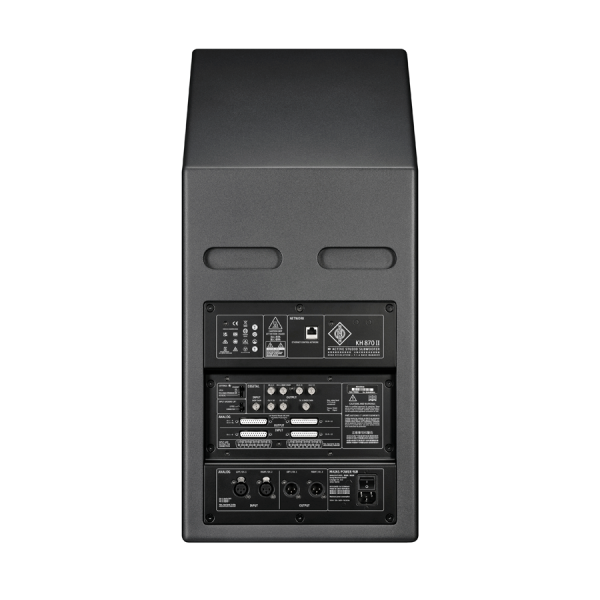

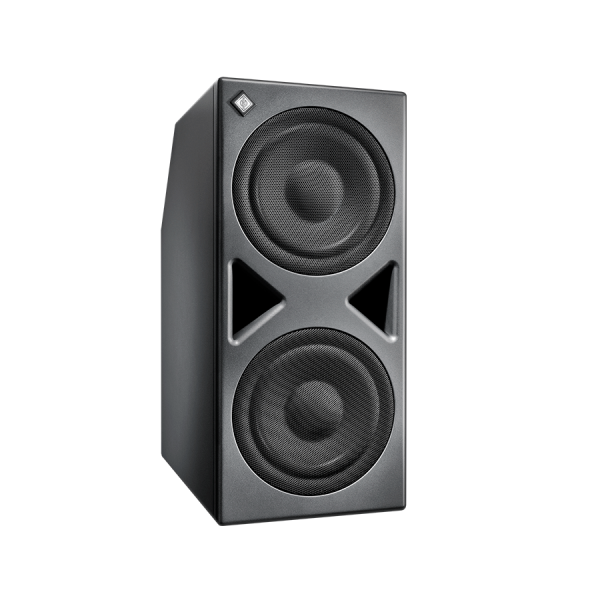

Neumann KH 870 II

Réponse en fréquence en champ libre ±6 dB     16 ... 750 Hz
Réponse en fréquence en champ libre ±3 dB     18 ... 310 Hz
Bruit auto-généré à 10 cm (avec un gain d'entrée réglé à 100 dB SPL pour 0 dBu)     <20 dB(A) SPL
Bruit auto-généré minimal à 10 cm / Réglage du gain d'entrée / Réglage du gain de sortie     <20 dB(A) SPL
Sortie sinusoïdale avec un THD < 0,5 % à 1 m dans un demi-espace     95 dB SPL (33 - 200 Hz)
Capacités dans les graves : SPL max. en demi-espace à 3 % de DHT à 1 m (moyenne entre 50 Hz et 100 Hz)     114,9 dB
Niveau de pression acoustique maximal pour les caissons de basses : au sol ; contre un mur ; dans un coin     114,9 dB ; 117,9 dB ; 120,9 dB
Dolby Digital. Niveau de pression acoustique maximal géré.     123 dB SPL
Principe acoustique     Bassreflex, évents à l'avant
Entrées et sorties analogiques
Entrée(s) analogique(s)     2 x XLR : symétriques électroniquement ; 1 x SUB-D 25 : 8 x symétriques électroniquement ; 1 x SUB-D 25 : 4 x symétriques électroniquement
Impédance d'entrée analogique     >12 kΩ
Niveau d'entrée max.     24 dBu (CH 1...3, 12); 21 dBu (CH 5...11)
Taux de réjection en mode commun (CMRR), XLR / Sub-D     > 56 dB à 15 kHz
Diaphonie (1 kHz), adaptation de niveau, XLR / Sub-D     -90 dB ; ±0,1 dB
Contrôle du volume à distance     via le logiciel MA 1
Plage de contrôle du volume ; résolution     0 … -∞ dB ; 0,1 dB
Plage dynamique analogique ; THD+N (ADA), XLR / SubD     120 dB(A) (CH1...3,12) ; 116 dB(A) (CH5...11) < 0,003 % (-90 dB)
Modes de routage des signaux     analogique
Sortie(s) analogique(s)     2 x XLR : symétriques électroniquement ; 1 x SUB D 25 : 7 x symétriques électroniquement ; 1 x SUB D 25 : 4 x symétriques électroniquement
Entrées et sorties numériques
Entrée(s) numérique(s)     1 x BNC : Chaîne en guirlande
Sortie(s) numérique(s)     7 x BNC : 11 x sorties moniteur ; 1 x sortie en guirlande
Convertisseur numérique : résolution ; conception     24 bits
Convertisseur numérique : fréquence d’échantillonnage     32 kHz..200 kHz
Fréquence d'échantillonnage interne numérique     48 kHz
Fréquence d'échantillonnage de sortie     48 kHz
Plage dynamique AD     CH 1, 2, 3, 12 = 124 dBA ; CH 5...11=121 dBA
Plage dynamique ADA (Convertisseur)     CH 1, 2, 3, 12 = 121,5 dBA ; CH 5...11=116,2 dBA
Plage dynamique DA     CH 1, 2, 3, 12 = 125 dBA ; CH 5...11=118 dBA
Sensibilité numérique     -18 dBFS = 100 dB SPL à 1 m
Latence ADA / DA     2 ms (ADA)
Délai : Plage de délai réglable par l'utilisateur     0 ... 115 ms
Délai : Résolution : temps ; distance     20,8 µs ; 0,71 mm (0,28")
Délai : Nombre maximal d'images Synchronisation audio-vidéo (synchronisation labiale)     2 images (40 ms) ; 2,75 images (33 ms)
Délai : Distance maximale de vol     Sur 115 ms, basé sur le FW
Interface utilisateur
Indication de statut     Logo Neumann illuminé
Ascenseur au sol     Oui
Contrôle     Local ; Réseau
Interrupteur principal     Oui
Tension du secteur     Alimentation universelle 100 V~ … 240 V~
Électronique - Contrôleur
Conception du contrôleur     Numérique ; actif
Résolution DSP     Audio 32 bits, traitement 64 bits double précision
Fréquence de coupure     80 Hz
Pente de croisement     24 dB/oct ; 4e ordre
Prend en charge l'étalonnage automatique de la pièce via MA 1     Oui ; caisson de basses et haut-parleurs analogiques connectés
linéarisation de phase FIR     pour haut-parleurs analogiques connectés en combinaison avec MA 1
circuit de protection     Limiteurs de saturation, de crête et thermiques ; limiteur d’excursion du haut-parleur de graves ; limiteur thermique pour l’électronique et les amplificateurs
Télécommande     via Ethernet et MA 1
Affichage : allumé ; fonctionnement normal     Logo Neumann « Blanc »
Affichage : Identification     Logo Neumann « Rosé »
Affichage : Limite / Écrêtage / Erreurs / Protection / Coupure du son au démarrage / Coupure du son à l’arrêt     Logo Neumann « Rouge »
Luminosité du logo     via le logiciel MA 1
Électronique - Amplificateurs et alimentations
Puissance de sortie de l'amplificateur de woofer (THD+N avec limiteur activé : 0,1 %)     360 W
Alimentation secteur : tension d’entrée ; fréquence     Alimentation à découpage : 100-240 V ; 50/60 Hz
Consommation électrique (230 V / 100 V) : Veille     ≤ 300 mW
Consommation électrique (100 V) : Veille     41 W
Consommation électrique (230 V / 100 V) : Veille     41 W
Consommation électrique (230 V) : Veille     41 W
Consommation électrique (100 V) : Puissance maximale     510 W
Consommation électrique (230 V / 100 V) : Puissance maximale     510 W
Consommation électrique (240 V) : Puissance maximale     472 O
Attendre     automatique, 20 min (par défaut)
Veille de l'amplificateur     Désactivé ; défini par l’utilisateur dans le logiciel
Mécanique
Matériaux d'armoire     Boîtier en bois, panneau électronique en aluminium
Finition de la surface du meuble ; couleur (avant / arrière)     Peint ; anthracite métallisé (RAL 7021) / noir (RAL 9005)
Conditions de fonctionnement     +10 °C à +40 °C (+50 °F à +104 °F) ; <75 % HR, sans condensation
Conditions de transport/stockage     -25 °C à +60 °C (-13 °F à 140 °F) ; < 90 % HR ; sans condensation
Haut-parleur de graves     2 x 265 mm (10") avec grille de protection en métal noir
Points de fixation     Bride de 35 mm sur le panneau supérieur
Dimensions du produit (hauteur x largeur x profondeur)     737 x 330 x 645 mm (28,9" x 13" x 25,4")
Volume net externe     157 litres
Poids du produit     44,5 kg (98 lb 2 oz)
Dimensions emballées (hauteur x largeur x profondeur), mm (pouces)     839 x 454 x 749 (33 po x 17,9 po x 29,5 po)
Poids emballé     51.2
Poids de l'emballage (câbles et manuels inclus)     6.7
Cube emballé     0,285 m³
La livraison comprend     1 câble d'alimentation secteur KH 870 II (UE/KC, Royaume-Uni, États-Unis, Chine), 1 guide de démarrage rapide, 1 manuel d'utilisation
Axe acoustique horizontal     165 mm
Axe acoustique vertical (de bas en haut)     365 mm
