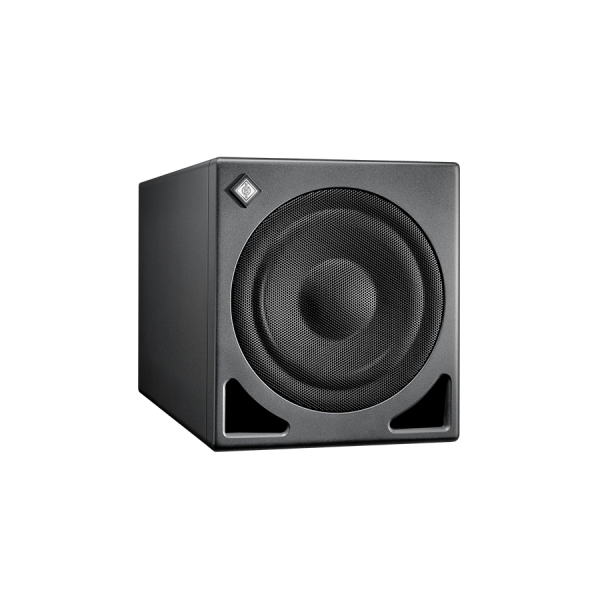

Neumann KH 810 II AES67
Le Neumann KH 810 II AES67 est un subwoofer de référence avec DSP et connectivité réseau audio AES67. Il offre une extension de grave jusqu’à 16 Hz, un bass management multicanal avancé et une intégration parfaite dans les infrastructures audio sur IP, idéal pour les studios immersifs, broadcast et post-production.
Neumann KH 810 II AES67
Subwoofer DSP de référence avec connectivité AES67, conçu pour l’extension des basses et l’intégration multicanal avancée en environnement audio professionnel.
Caractéristiques principales
- Extension des basses jusqu’à 16 Hz avec très faible distorsion
- DSP intégré avec bass management multicanal jusqu’à 7.1.4
- Connectivité réseau AES67 redondante compatible ST 2110 et Dante
- Entrées/sorties analogiques XLR, AES3 (BNC) et Sub-D multicanal
- Calibration automatique via MA 1 avec alignement fréquence et phase
- Woofer longue excursion avec technologie ELFF pour performances élevées
Une solution complète pour l’audio sur IP
Le Neumann KH 810 II AES67 intègre une connectivité réseau audio AES67 redondante. Le Neumann KH 810 II AES67 permet d’intégrer facilement un système de monitoring complet dans une infrastructure Audio over IP avec une distribution multicanale optimisée.
Un subwoofer conçu pour les systèmes immersifs
Le Neumann KH 810 II AES67 offre un bass management avancé pour les configurations stéréo, surround et immersives. Le Neumann KH 810 II AES67 prend en charge des systèmes jusqu’à 7.1.4 avec une gestion précise des canaux.
Des performances acoustiques de référence
Le Neumann KH 810 II AES67 reproduit les basses fréquences jusqu’à 16 Hz avec une grande précision. Le Neumann KH 810 II AES67 utilise un haut-parleur longue excursion avec technologie ELFF pour minimiser la distorsion même à haut niveau SPL.
DSP avancé et alignement automatique
Le Neumann KH 810 II AES67 intègre un DSP puissant pour optimiser la réponse en fréquence et en phase. Le Neumann KH 810 II AES67 s’associe au système MA 1 pour garantir une intégration acoustique parfaite avec les moniteurs, y compris analogiques.
Une connectivité multicanal flexible
Le Neumann KH 810 II AES67 propose des connexions analogiques, numériques AES3 et réseau. Le Neumann KH 810 II AES67 peut distribuer jusqu’à 11 canaux vers des moniteurs supplémentaires tout en assurant le traitement interne du signal.
Conception robuste et fiabilité professionnelle
Le Neumann KH 810 II AES67 repose sur un coffret rigide et un système bass-reflex optimisé. Le Neumann KH 810 II AES67 garantit une reproduction précise, une grande fiabilité et une efficacité énergétique adaptée aux environnements intensifs.
Utilisateur final
Le Neumann KH 810 II AES67 s’adresse aux ingénieurs du son, studios de post-production, broadcast et mixage immersif recherchant un subwoofer réseau performant et évolutif.
FAQ - Neumann KH 810 II AES67
Le Neumann KH 810 II AES67 est-il compatible avec Dante ?
Oui, le Neumann KH 810 II AES67 est compatible avec les flux AES67 générés par des réseaux Dante.
Peut-on l’utiliser en configuration immersive ?
Oui, le Neumann KH 810 II AES67 prend en charge des configurations multicanales jusqu’à 7.1.4.
Le système MA 1 est-il nécessaire ?
Non obligatoire, mais recommandé pour optimiser l’alignement acoustique et la cohérence du système.
Peut-il fonctionner comme hub audio réseau ?
Oui, le Neumann KH 810 II AES67 peut distribuer l’audio multicanal vers plusieurs moniteurs via ses connexions analogiques et numériques.
Réponse en fréquence en champ libre ±6 dB : 16 ... 750 Hz
Réponse en fréquence en champ libre ±3 dB : 18 ... 310 Hz
Ondulation de la réponse en fréquence ; étendue, écart : 20…295 Hz, ±1,5 dB
Bruit auto-généré à 10 cm (avec un gain d'entrée réglé à 100 dB SPL pour 0 dBu) : <20 dB(A) SPL
Sortie sinusoïdale avec un THD < 0,5 % à 1 m dans un demi-espace : 95 dB SPL (42 - 200 Hz)
Capacités dans les graves : SPL max. en demi-espace à 3 % de DHT à 1 m (moyenne entre 50 Hz et 100 Hz) : 109 dB
Niveau de pression acoustique maximal pour les caissons de basses : au sol ; contre un mur ; dans un coin : 109 dB ; 112 dB ; 115 dB ;
Dolby Digital. Niveau de pression acoustique maximal géré. : 117 dB SPL
Principe acoustique : Bassreflex, évents à l'avant

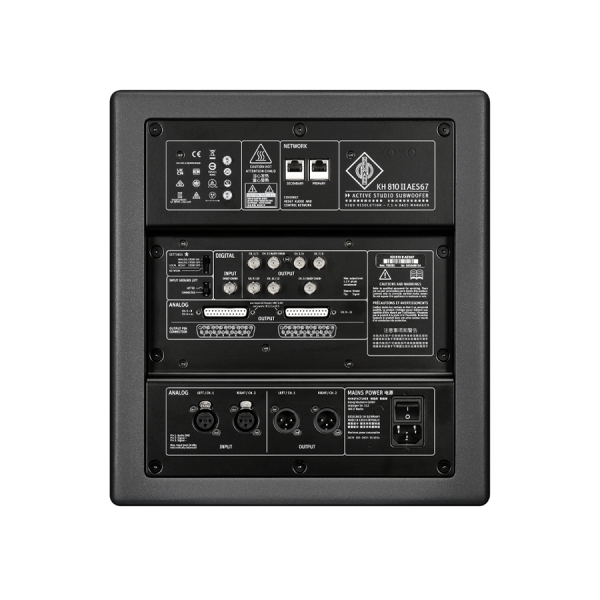

Entrées et sorties analogiques
Entrée(s) analogique(s) : 2 x XLR : symétriques électroniquement ;
Impédance d'entrée analogique : >12 kΩ
Niveau d'entrée maximal pour un niveau de sortie de 114 dB SPL et un gain de 0 dB. : 18 dBu (CH1...3, 12); 15 dBu (CH5...11)
Niveau d'entrée maximal pour un niveau de sortie de 108 dB SPL et un gain de 0 dB. : 18 dBu (CH1...3, 12); 15 dBu (CH5...11)
Niveau d'entrée maximal pour un niveau de sortie de 100 dB SPL et un gain de 0 dB. : 18 dBu (CH1...3, 12); 15 dBu (CH5...11)
Niveau d'entrée maximal pour un niveau de sortie de 94 dB SPL et un gain de 0 dB. : 24 dBu (CH 1...3, 12); 21 dBu (CH 5...11)
Niveau d'entrée max. : 24 dBu (CH 1...3, 12); 21 dBu (CH 5...11)
Taux de réjection en mode commun (CMRR), XLR / Sub-D : > 56 dB à 15 kHz
Diaphonie (1 kHz), adaptation de niveau, XLR / Sub-D : -90 dB ; ±0,1 dB
Contrôle du volume à distance : via le logiciel MA 1
Plage de contrôle du volume ; résolution : 0 … -∞ dB ; 0,1 dB
Plage dynamique analogique ; THD+N (ADA), XLR / SubD : 120 dB(A) (CH1...3,12) ; 116 dB(A) (CH5...11) < 0,003 % (-90 dB)
Modes de routage des signaux : analogique
Sortie(s) analogique(s) : 2 x XLR : symétriques électroniquement ; 1 x SUB-D 25 : 7 x symétriques électroniquement ; 1 x SUB-D 25 : 4 x symétriques électroniquement
Entrées et sorties numériques
Entrée(s) numérique(s) : 1 x BNC : entrée en série ; 1 x Ethernet : AoIP principal ; 1 x Ethernet : AoIP secondaire
Sortie(s) numérique(s) : 7 x BNC : 11 x sorties moniteur ; 1 x sortie en guirlande
Convertisseur numérique : résolution ; conception : 24 bits
Convertisseur numérique : fréquence d’échantillonnage : 32 kHz..200 kHz
Fréquence d'échantillonnage interne numérique : 48 kHz
Fréquence d'échantillonnage de sortie : 48 kHz
Plage dynamique AD : CH 1, 2=124 dBA
Plage dynamique ADA (Convertisseur) : CH 1, 2 = 121,5 dBA
Plage dynamique DA : CH 1, 2, 3, 12 = 125 dBA ; CH 5...11=118 dBA
Sensibilité numérique : -18 dBFS = 100 dB SPL à 1 m
Latence ADA / DA : 2 ms (ADA) ; 4 ms (DA AES67)
Délai : Plage de délai réglable par l'utilisateur : 0 ... 115 ms
Délai : Résolution : temps ; distance : 20,8 µs ; 0,71 mm (0,28")
Délai : Nombre maximal d'images Synchronisation audio-vidéo (synchronisation labiale) : 2 images (40 ms) ; 2,75 images (33 ms)
Délai : Distance maximale de vol : Sur 115 ms, basé sur le FW
Interface utilisateur
Indication de statut : Logo Neumann illuminé
Sélection de l'entrée : analogique / AES67
Ascenseur au sol : Oui
Contrôle : Local ; Réseau
Interrupteur principal : Oui
Tension du secteur : Alimentation universelle 100 V~ … 240 V~
Électronique - Contrôleur
Conception du contrôleur : Numérique ; actif
Résolution DSP : Audio 32 bits, traitement 64 bits double précision
Fréquence de coupure : 80 Hz
Pente de croisement : 24 dB/oct ; 4e ordre
Prend en charge l'étalonnage automatique de la pièce via MA 1 : Oui ; caisson de basses et haut-parleurs analogiques connectés
linéarisation de phase FIR : pour haut-parleurs analogiques connectés en combinaison avec MA 1
circuit de protection : Limiteurs de saturation, de crête et thermiques ; limiteur d’excursion du haut-parleur de graves ; limiteur thermique pour l’électronique et les amplificateurs
Télécommande : via Ethernet et MA 1
Affichage : allumé ; fonctionnement normal : Logo Neumann « Blanc »
Affichage : Identification : Logo Neumann « Rosé »
Affichage : Limite / Écrêtage / Erreurs / Protection / Coupure du son au démarrage / Coupure du son à l’arrêt : Logo Neumann « Rouge »
Luminosité du logo : via le logiciel MA 1
AES67
Interface audio sur IP AES67 : Interface réseau audio entièrement redondante conforme à la norme AES67 ST2110 ; 2 connecteurs Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45 ; réseau physiquement redondant (ST 2022-7)
Longueur des mots d'entrée AES67 Audio sur IP : 24 bits
Fréquence d'échantillonnage d'entrée audio sur IP AES67 : 44,1 / 48 / 88,2 / 96 kHz
Gestion des connexions d'entrée audio sur IP AES67 : RAVENNA, NMOS IS-04 (Découverte et enregistrement) et NMOS IS-05 (Gestion des connexions)
taux d'échantillonnage : 44,1 / 48 / 88,2 / 96 kHz
Temps de paquet : 125 µs, 1 ms
Profils PTP : IEEE1588 par défaut, support PTP AES67, IEEE 802.1AS (AVB)
Autres profils PTP : SMPTE ST 2059-2
Transport : Multidiffusion, monodiffusion
SMPTE ST 2110-30 : Oui, deux ports réseau physiques
Transport SDP : Manuellement, SAP, méthode RAVENNA (RTSP)
Découverte : SAP, mDNS, NMOS IS-04, méthode RAVENNA (publicité des URI RTSP et autres services)
Électronique - Amplificateurs et alimentations
Puissance de sortie de l'amplificateur de graves (THD+N avec limiteur activé : 0,1 %) : 180 W
Alimentation secteur : tension d’entrée ; fréquence : Alimentation à découpage : 100-240 V ; 50/60 Hz
Consommation électrique (230 V / 100 V) : Veille : ≤ 300 mW
Consommation électrique (100 V) : Veille : 33 W
Consommation électrique (230 V / 100 V) : Veille : 33 W
Consommation électrique (230 V) : Veille : 32 W
Consommation électrique (100 V) : Puissance maximale : 240 W
Consommation électrique (230 V / 100 V) : Puissance maximale 240 W
Consommation électrique (240 V) : Puissance maximale : 235 W
Attendre : désactivé ; automatique, 20 minutes (par défaut)
Veille de l'amplificateur : Désactivé ; défini par l’utilisateur dans le logiciel
Mécanique
Matériaux d'armoire : Boîtier en bois, panneau électronique en aluminium
Finition de la surface du meuble ; couleur (avant / arrière) : Peint ; anthracite métallisé (RAL 7021) / noir (RAL 9005)
Conditions de fonctionnement : +10 °C à +40 °C (+50 °F à +104 °F) ; <75 % HR, sans condensation
Conditions de transport/stockage : -25 °C à +60 °C (-13 °F à 140 °F) ; < 90 % HR ; sans condensation
Haut-parleur de graves : 265 mm (10") avec grille de protection en métal noir
Dimensions du produit (hauteur x largeur x profondeur) : 368 x 330 x 645 mm (14,5" x 13" x 25,4")
Volume net externe : 78 litres
Poids du produit : 25,5 kg (56 lb 3 oz)
Dimensions emballées (hauteur x largeur x profondeur), mm (pouces) : 484 x 454 x 749 (19,1 po x 17,9 po x 29,5 po)
Poids emballé : 31.3
Poids de l'emballage (câbles et manuels inclus) : 5.8
Cube emballé : 0,165 m³
La livraison comprend : 1 câble d'alimentation secteur KH 810 II AES67 (UE/KC, Royaume-Uni, États-Unis, Chine), 1 guide de démarrage rapide, 1 manuel d'utilisation
Axe acoustique horizontal : 165 mm
Axe acoustique vertical (de bas en haut) : 183,5 mm
