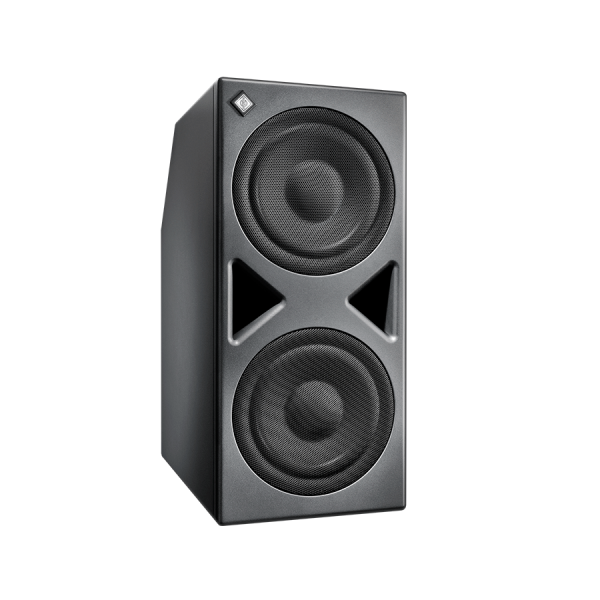

Neumann KH 870 II AES67
Le Neumann KH 870 II AES67 est un subwoofer de référence avec DSP et connectivité réseau audio AES67. Il délivre des basses jusqu’à 16 Hz avec une puissance exceptionnelle et un bass management multicanal avancé. Conçu pour les studios immersifs, il s’intègre parfaitement dans les infrastructures audio sur IP.
Neumann KH 870 II AES67
Subwoofer DSP haut de gamme avec connectivité AES67, conçu pour les systèmes de monitoring immersifs et les environnements audio professionnels exigeants.
Caractéristiques principales
- Extension des basses jusqu’à 16 Hz avec très forte pression acoustique
- DSP intégré avec bass management multicanal jusqu’à 7.1.4
- Connectivité réseau AES67 redondante compatible ST 2110 et Dante
- Double woofer longue excursion avec technologie ELFF
- Entrées/sorties analogiques XLR, AES3 (BNC) et Sub-D multicanal
- Calibration automatique via MA 1 avec alignement fréquence et phase
Une intégration complète en audio sur IP
Le Neumann KH 870 II AES67 intègre une connectivité réseau AES67 redondante permettant une intégration native dans les infrastructures audio sur IP. Le Neumann KH 870 II AES67 peut fonctionner comme hub audio pour distribuer des flux multicanaux vers l’ensemble du système de monitoring.
Une extension de grave extrême et maîtrisée
Le Neumann KH 870 II AES67 délivre des basses fréquences jusqu’à 16 Hz avec une puissance remarquable. Le Neumann KH 870 II AES67 améliore la dynamique globale du système tout en réduisant la distorsion et en augmentant le SPL disponible.
Un subwoofer conçu pour les systèmes immersifs
Le Neumann KH 870 II AES67 intègre un bass manager avancé pour les configurations stéréo, surround et immersives. Le Neumann KH 870 II AES67 prend en charge des systèmes jusqu’à 7.1.4 avec une gestion précise et flexible des canaux.
DSP avancé et alignement automatique
Le Neumann KH 870 II AES67 utilise un moteur DSP puissant pour optimiser la réponse en fréquence et en phase. Le Neumann KH 870 II AES67 s’associe au système MA 1 pour garantir une cohérence parfaite du système de monitoring.
Des performances acoustiques sans compromis
Le Neumann KH 870 II AES67 est équipé de deux woofers longue excursion avec technologie ELFF. Le Neumann KH 870 II AES67 assure une distorsion minimale même à haut niveau et une reproduction précise des basses fréquences.
Une connectivité professionnelle étendue
Le Neumann KH 870 II AES67 propose des connexions analogiques, numériques AES3 et réseau. Le Neumann KH 870 II AES67 permet d’alimenter jusqu’à 11 moniteurs tout en assurant un traitement interne du signal.
Une solution évolutive pour les studios modernes
Le Neumann KH 870 II AES67 permet d’étendre et d’optimiser les systèmes existants. Le Neumann KH 870 II AES67 constitue un élément central pour les configurations immersives et les environnements broadcast.
Utilisateur final
Le Neumann KH 870 II AES67 s’adresse aux ingénieurs du son, studios de grande taille, post-production, broadcast et mixage immersif recherchant un subwoofer réseau haut de gamme et évolutif.
FAQ - Neumann KH 870 II AES67
Le Neumann KH 870 II AES67 est-il compatible avec Dante ?
Oui, le Neumann KH 870 II AES67 est compatible avec les flux AES67 générés par des réseaux Dante.
Peut-il être utilisé comme hub audio réseau ?
Oui, le Neumann KH 870 II AES67 peut distribuer des flux audio multicanaux vers plusieurs moniteurs via ses connexions réseau et physiques.
Le système MA 1 est-il nécessaire ?
Non obligatoire, mais recommandé pour optimiser l’alignement acoustique et la cohérence du système.
Est-il adapté aux systèmes immersifs ?
Oui, le Neumann KH 870 II AES67 prend en charge des configurations multicanales jusqu’à 7.1.4.
Réponse en fréquence en champ libre ±6 dB : 16 ... 750 Hz
Réponse en fréquence en champ libre ±3 dB : 18 ... 310 Hz
Ondulation de la réponse en fréquence ; étendue, écart : 20…295 Hz, ±1,5 dB
Bruit auto-généré à 10 cm (avec un gain d'entrée réglé à 100 dB SPL pour 0 dBu) : <20 dB(A) SPL
Bruit auto-généré minimal à 10 cm / Réglage du gain d'entrée / Réglage du gain de sortie : <20 dB(A) SPL
Sortie sinusoïdale avec un THD < 0,5 % à 1 m dans un demi-espace : 95 dB SPL (33 - 200 Hz)
Capacités dans les graves : SPL max. en demi-espace à 3 % de DHT à 1 m (moyenne entre 50 Hz et 100 Hz) : 114,9 dB
Niveau de pression acoustique maximal pour les caissons de basses : au sol ; contre un mur ; dans un coin : 114,9 dB ; 117,9 dB ; 120,9 dB
Dolby Digital. Niveau de pression acoustique maximal géré. : 123 dB SPL
Principe acoustique : Bassreflex, évents à l'avant
Entrées et sorties analogiques
Entrée(s) analogique(s) : 2 x XLR : symétriques électroniquement
Impédance d'entrée analogique : >12 kΩ
Niveau d'entrée max. : 24 dBu (CH 1...3, 12); 21 dBu (CH 5...11)
Taux de réjection en mode commun (CMRR), XLR / Sub-D : > 56 dB à 15 kHz
Diaphonie (1 kHz), adaptation de niveau, XLR / Sub-D : -90 dB ; ±0,1 dB
Contrôle du volume à distance : via le logiciel MA 1
Plage de contrôle du volume ; résolution : 0 … -∞ dB ; 0,1 dB
Plage dynamique analogique ; THD+N (ADA), XLR / SubD : 120 dB(A) (CH1...3,12) ; 116 dB(A) (CH5...11) < 0,003 % (-90 dB)
Modes de routage des signaux : analogique
Sortie(s) analogique(s) : 2 x XLR : symétriques électroniquement ; 1 x SUB D 25 : 7 x symétriques électroniquement ; 1 x SUB D 25 : 4 x symétriques électroniquement
Entrées et sorties numériques
Entrée(s) numérique(s) : 1 x BNC : entrée en série ; 1 x Ethernet : AoIP principal ; 1 x Ethernet : AoIP secondaire
Sortie(s) numérique(s) : 7 x BNC : 11 x sorties moniteur ; 1 x sortie en guirlande
Convertisseur numérique : résolution ; conception : 24 bits
Convertisseur numérique : fréquence d’échantillonnage : 32 kHz..200 kHz
Fréquence d'échantillonnage interne numérique : 48 kHz
Fréquence d'échantillonnage de sortie : 48 kHz
Plage dynamique AD : CH 1, 2=124 dBA
Plage dynamique ADA (Convertisseur) : CH 1, 2 = 121,5 dBA
Plage dynamique DA : CH 1, 2, 3, 12 = 125 dBA ; CH 5...11=118 dBA
Sensibilité numérique : -18 dBFS = 100 dB SPL à 1 m
Latence ADA / DA : 2 ms (ADA) ; 4 ms (DA AES67)
Délai : Plage de délai réglable par l'utilisateur : 0 ... 115 ms
Délai : Résolution : temps ; distance : 20,8 µs ; 0,71 mm (0,28")
Délai : Nombre maximal d'images Synchronisation audio-vidéo (synchronisation labiale) : 2 images (40 ms) ; 2,75 images (33 ms)
Délai : Distance maximale de vol : Sur 115 ms, basé sur le FW
Interface utilisateur
Indication de statut : Logo Neumann illuminé
Sélection de l'entrée : analogique / AES67
Ascenseur au sol : Oui
Contrôle : Local ; Réseau
Interrupteur principal : Oui
Tension du secteur : Alimentation universelle 100 V~ … 240 V~
Électronique - Contrôleur
Conception du contrôleur : Numérique ; actif
Résolution DSP : Audio 32 bits, traitement 64 bits double précision
Fréquence de coupure : 80 Hz
Pente de croisement : 24 dB/oct ; 4e ordre
Prend en charge l'étalonnage automatique de la pièce via MA 1 : Oui ; caisson de basses et haut-parleurs analogiques connectés
linéarisation de phase FIR : pour haut-parleurs analogiques connectés en combinaison avec MA 1
circuit de protection : Limiteurs de saturation, de crête et thermiques ; limiteur d’excursion du haut-parleur de graves ; limiteur thermique pour l’électronique et les amplificateurs
Télécommande via Ethernet et MA 1
Affichage : allumé ; fonctionnement normal Logo Neumann « Blanc »
Affichage : Identification Logo Neumann « Rosé »
Affichage : Limite / Écrêtage / Erreurs / Protection / Coupure du son au démarrage / Coupure du son à l’arrêt Logo Neumann « Rouge »
Luminosité du logo : via le logiciel MA 1
AES67
Interface audio sur IP AES67 : Interface réseau audio entièrement redondante conforme à la norme AES67 ST2110 ; 2 connecteurs Fast Ethernet 100Base-TX (IEEE 802.3) RJ-45 ; réseau physiquement redondant (ST 2022-7)
Longueur des mots d'entrée AES67 Audio sur IP : 24 bits
Fréquence d'échantillonnage d'entrée audio sur IP AES67 : 44,1 / 48 / 88,2 / 96 kHz
Gestion des connexions d'entrée audio sur IP AES67 : RAVENNA, NMOS IS-04 (Découverte et enregistrement) et NMOS IS-05 (Gestion des connexions)
taux d'échantillonnage : 44,1 / 48 / 88,2 / 96 kHz
Temps de paquet : 125 µs, 1 ms
Profils PTP : IEEE1588 par défaut, support PTP AES67, IEEE 802.1AS (AVB)
Autres profils PTP : SMPTE ST 2059-2
Transport : Multidiffusion, monodiffusion
SMPTE ST 2110-30 : Oui, deux ports réseau physiques
Transport SDP : Manuellement, SAP, méthode RAVENNA (RTSP)
Découverte : SAP, mDNS, NMOS IS-04, méthode RAVENNA (publicité des URI RTSP et autres services)
Électronique - Amplificateurs et alimentations
Puissance de sortie de l'amplificateur de woofer (THD+N avec limiteur activé : 0,1 %) : 360 W
Alimentation secteur : tension d’entrée ; fréquence : Alimentation à découpage : 100-240 V ; 50/60 Hz
Consommation électrique (230 V / 100 V) : Veille : ≤ 300 mW
Consommation électrique (100 V) : Veille : 37 W
Consommation électrique (230 V / 100 V) : Veille : 37 W
Consommation électrique (230 V) : Veille : 36 W
Consommation électrique (100 V) : Puissance maximale : 485 O
Consommation électrique (230 V / 100 V) : Puissance maximale : 462 O
Attendre : désactivé ; automatique, 20 minutes (par défaut)
Veille de l'amplificateur : Désactivé ; défini par l’utilisateur dans le logiciel
Mécanique
Matériaux d'armoire : Boîtier en bois, panneau électronique en aluminium
Finition de la surface du meuble ; couleur (avant / arrière) : Peint ; anthracite métallisé (RAL 7021) / noir (RAL 9005)
Conditions de fonctionnement : +10 °C à +40 °C (+50 °F à +104 °F) ; <75 % HR, sans condensation
Conditions de transport/stockage : -25 °C à +60 °C (-13 °F à 140 °F) ; < 90 % HR ; sans condensation
Haut-parleur de graves : 2 x 265 mm (10") avec grille de protection en métal noir
Points de fixation : Bride de 35 mm sur le panneau supérieur
Product dimensions (height x width x depth) : 737 x 330 x 645 mm
Volume net externe : 157 litres
Poids du produit : 44,5 kg (98 lb 2 oz)
Dimensions emballées (hauteur x largeur x profondeur) : 839 x 454 x 749 mm
Poids emballé : 51.2
Poids de l'emballage (câbles et manuels inclus) : 6.7
Cube emballé : 0,285 m³
La livraison comprend : 1 câble d'alimentation secteur KH 870 II AES67 (UE/KC, Royaume-Uni, États-Unis, Chine), 1 guide de démarrage rapide, 1 manuel d'utilisation
Axe acoustique horizontal : 165 mm
Axe acoustique vertical (de bas en haut) : 365 mm
