Swit K7 - Moniteur caméra

Swit K7

Le Swit K7 est un moniteur caméra tactile Full HD de 7 pouces conçu pour les tournages professionnels. Son écran de 2 800 nits assure une excellente visibilité en extérieur. Avec ses connexions 3G-SDI et HDMI 2.0, ses LUT 3D, ses outils d'assistance et sa double alimentation NP-F, il s'adapte aux configurations cinéma et broadcast.

Caractéristiques principales

• Écran tactile Full HD 7 pouces (1920 × 1080) de 2 800 nits
• Entrées/sorties 3G-SDI et HDMI 2.0 jusqu'en 4K 60p, avec conversion croisée SDI/HDMI
• LUT de conversion Log intégrées et importation de 50 LUT 3D personnalisées sur carte SD
• Outils Peaking, Zebra, False Color, oscilloscopes et désanamorphose de 0,5x à 2x
• Châssis aluminium CNC avec protections d'angle et commandes tactiles ou physiques
• Double logement NP-F avec remplacement à chaud, alimentation LEMO 2 broches et USB-C PD

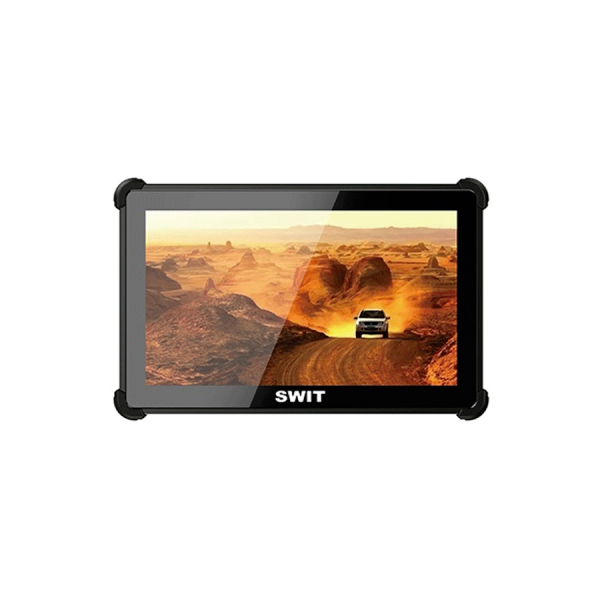

Moniteur Full HD 7 pouces haute luminosité

Le Swit K7 intègre une dalle Full HD de 1920 × 1080 pixels offrant une luminosité maximale de 2 800 nits. Cette intensité lumineuse permet de conserver une bonne lisibilité de l'image en plein soleil, notamment lors des tournages en extérieur où les conditions d'éclairage rendent difficile l'utilisation des moniteurs conventionnels.

Son écran de 7 pouces bénéficie d'une conception optiquement collée qui améliore le confort de visualisation. Il constitue une solution de monitoring adaptée aux caméras cinéma, configurations broadcast et systèmes de prise de vue mobiles.

Construction robuste en aluminium CNC

Le K7 possède un boîtier entièrement métallique en aluminium usiné CNC, conçu pour assurer une rigidité élevée et favoriser la dissipation thermique. Quatre protections en caoutchouc positionnées aux angles absorbent une partie des chocs liés aux manipulations et aux déplacements sur les plateaux.

Cette construction répond aux contraintes des productions professionnelles nécessitant des équipements fiables, régulièrement montés et démontés sur différentes configurations caméra.

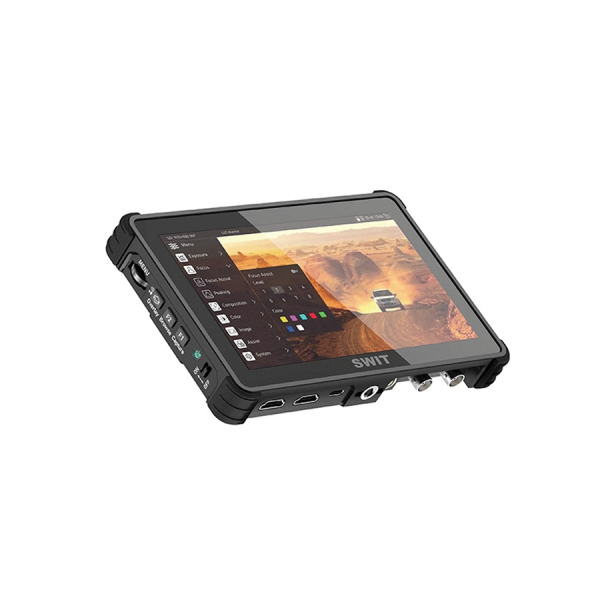

Interface tactile multipoint et commandes physiques

Le Swit K7 combine un écran tactile multipoint avec des commandes physiques pour offrir plusieurs méthodes de pilotage. Les gestes tactiles, notamment le double appui, le balayage et le pincement à deux doigts, permettent d'accéder rapidement au zoom de mise au point, aux réglages et aux menus.

Une molette facilite la navigation, tandis que deux touches de fonction personnalisables donnent un accès direct aux outils fréquemment utilisés. Un bouton dédié permet de verrouiller ou déverrouiller l'écran tactile afin d'éviter les manipulations involontaires pendant l'enregistrement.

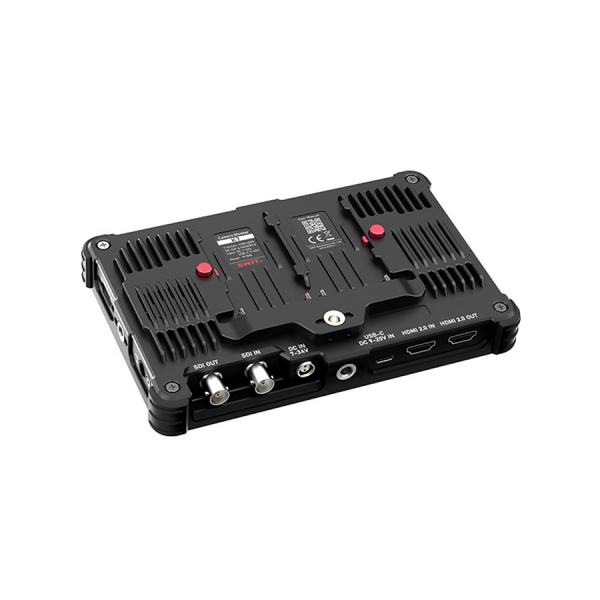

Connectique 3G-SDI et HDMI 2.0 jusqu'en 4K 60p

Le K7 dispose d'entrées et de sorties 3G-SDI ainsi que HDMI 2.0, avec prise en charge des signaux HDMI jusqu'en 4K 60p. Cette connectique permet de l'intégrer à différents systèmes de caméras et d'équipements vidéo professionnels.

La conversion croisée SDI vers HDMI et HDMI vers SDI facilite l'interconnexion entre appareils utilisant des interfaces différentes. Le moniteur peut également transmettre un signal de sortie avec LUT appliquée, afin d'alimenter un écran externe ne disposant pas de ses propres fonctions de conversion colorimétrique.

LUT intégrées et gestion de 50 LUT personnalisées

Le Swit K7 intègre des LUT de conversion Log vers Rec.709 pour plusieurs profils de caméras, notamment Sony S-Log2/S-Log3, Canon C-Log2/C-Log3, ARRI LogC3/LogC4 et RED Log3G10.

Le moniteur accepte également l'importation de 50 LUT 3D personnalisées via une carte SD. Plusieurs formats de LUT sont pris en charge, notamment les tailles 17, 32, 33, 64 et 65. Une carte SD de 4 Go est fournie pour faciliter l'intégration immédiate de LUT propres à un projet ou à une chaîne de production.

Capture d'image et superposition avec transparence

Le K7 permet de capturer une image fixe issue du signal vidéo puis de la superposer à l'image en direct avec un niveau de transparence ajustable.

Cette fonction facilite la reproduction d'un cadrage, le repositionnement d'un sujet, la continuité visuelle entre plusieurs prises ou la répétition d'un mouvement de caméra. Elle constitue un outil particulièrement utile pour les tournages nécessitant une correspondance précise entre différentes séquences.

Désanamorphose personnalisable de 0,5x à 2x

Le Swit K7 prend en charge plusieurs coefficients de désanamorphose, notamment 1,25x, 1,33x, 1,5x, 1,6x, 1,8x et 2x. Le coefficient peut également être ajusté en continu de 0,5x à 2x afin de s'adapter aux différentes optiques anamorphiques.

Un mode de désanamorphose inversée 0,5x permet de travailler avec des objectifs anamorphiques 2x montés verticalement. Il produit un cadrage proche du format 8:9, particulièrement intéressant pour les productions destinées à une exploitation simultanée en formats horizontal et vertical.

Outils professionnels de contrôle d'image

Le K7 intègre de nombreux outils d'assistance à la prise de vue permettant de contrôler la netteté, l'exposition et la composition directement sur le plateau.

Le Focus Peaking facilite l'identification des zones nettes, tandis que les fonctions Zebra et False Color permettent d'analyser l'exposition. Des oscilloscopes et outils d'analyse complémentaires sont également disponibles pour affiner les réglages en fonction des exigences de la production.

Rotation des menus et orientation de l'image

Le Swit K7 autorise une rotation de l'interface OSD à ±90° ainsi qu'un retournement à 180°. Les fonctions de rotation et de miroir de l'image permettent d'adapter l'affichage à différentes positions de montage.

Ces possibilités sont particulièrement adaptées aux tournages verticaux, aux configurations caméra inversées et aux installations sur rigs compacts.

Monitoring audio sur quatre canaux

Le K7 dispose d'indicateurs de niveau audio sur quatre canaux pour contrôler les signaux intégrés au flux vidéo. Une sortie audio jack 3,5 mm permet également d'effectuer une écoute de contrôle au casque.

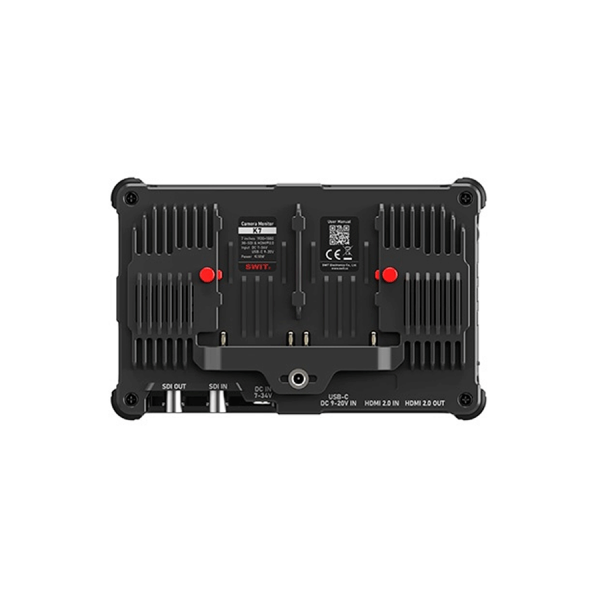

Double alimentation NP-F avec remplacement à chaud

Le Swit K7 possède deux logements intégrés pour batteries Sony NP-F compatibles. Cette configuration permet le remplacement à chaud des batteries, afin de maintenir l'alimentation du moniteur pendant les opérations de changement, sous réserve qu'une batterie reste disponible pour assurer le fonctionnement.

Le niveau de charge des deux batteries est affiché directement à l'écran pour faciliter la gestion de l'autonomie pendant les tournages prolongés.

Alimentation LEMO et USB-C Power Delivery

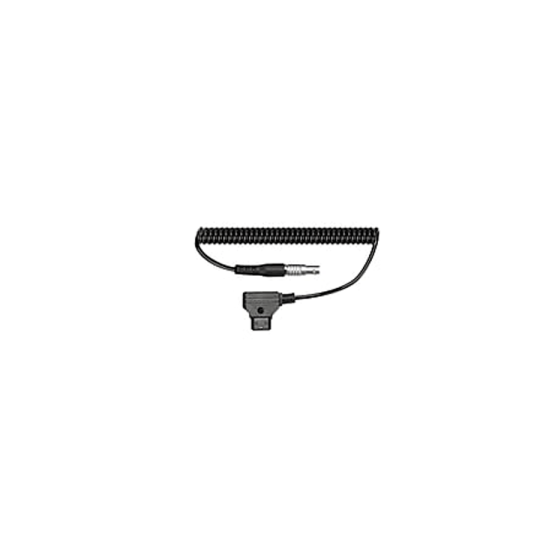

Le K7 peut également être alimenté par une entrée DC LEMO 2 broches acceptant une tension de 7 à 34 V. Une entrée USB-C Power Delivery compatible avec les tensions 9 V, 12 V, 15 V et 20 V complète les possibilités d'alimentation.

Cette flexibilité permet d'intégrer le moniteur dans différentes configurations énergétiques, depuis une installation légère sur batterie NP-F jusqu'à une alimentation externe adaptée aux rigs cinéma.

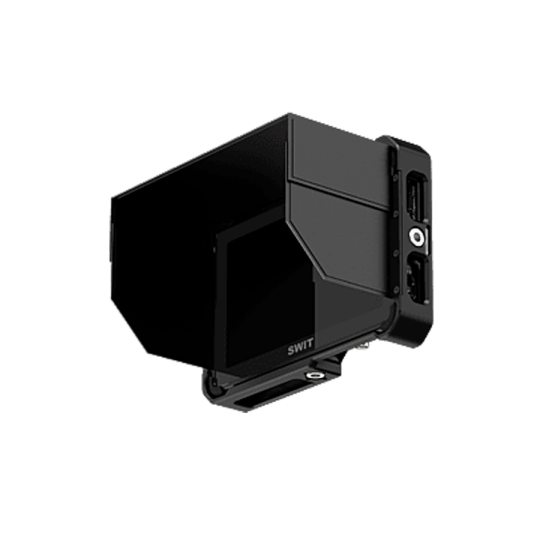

Cage de protection et pare-soleil en option

Le Swit K7 peut recevoir une cage de protection CNC proposée séparément sous la référence MA-K7CAGE. Cette cage renforce la protection mécanique du moniteur et comprend un pare-soleil pliable en cuir permettant de réduire les reflets dans les environnements fortement éclairés.

Une version Professional Kit est également proposée avec une valise de transport technique et un ensemble d'accessoires destinés aux configurations de monitoring professionnelles.

Utilisateurs finaux

Le Swit K7 s'adresse aux directeurs de la photographie, cadreurs, assistants caméra, opérateurs cinéma et broadcast, vidéastes professionnels et équipes de production. Il répond aux besoins de monitoring sur caméra, de contrôle d'exposition, de prévisualisation colorimétrique et de vérification du cadrage, aussi bien en studio qu'en tournage extérieur.

FAQ - Swit K7

Le Swit K7 est-il adapté aux tournages en plein soleil ?
Oui. Son écran de 2 800 nits offre une luminosité élevée permettant de contrôler l'image en extérieur, même dans des conditions de forte lumière ambiante.

Quelle est la résolution de l'écran ?
Le moniteur dispose d'une dalle Full HD de 7 pouces avec une résolution native de 1920 × 1080 pixels.

Le K7 accepte-t-il un signal vidéo 4K ?
Oui. Son interface HDMI 2.0 prend en charge les signaux jusqu'en 4K 60p. L'affichage s'effectue sur sa dalle Full HD native.

Peut-on convertir un signal SDI en HDMI ?
Oui. Le moniteur prend en charge la conversion croisée SDI vers HDMI et HDMI vers SDI, facilitant les connexions entre différents équipements vidéo.

Est-il possible d'appliquer une LUT sur la sortie vidéo ?
Oui. Le K7 permet d'appliquer une LUT au signal transmis par la sortie SDI ou HDMI, afin de fournir une image corrigée à un équipement externe.

Combien de LUT personnalisées peut-on importer ?
Le moniteur accepte jusqu'à 50 LUT 3D personnalisées via carte SD. Une carte de 4 Go est incluse.

Le moniteur prend-il en charge les objectifs anamorphiques ?
Oui. Il propose plusieurs coefficients de désanamorphose ainsi qu'un réglage personnalisé continu de 0,5x à 2x, avec un mode inversé adapté à certaines configurations anamorphiques verticales.

Peut-on superposer une image de référence à l'image en direct ?
Oui. La fonction de capture et de superposition permet d'afficher une image fixe avec une transparence réglable, notamment pour reproduire un cadrage ou repositionner précisément un sujet.

Quels outils d'assistance sont disponibles ?
Le K7 intègre notamment le Focus Peaking, les Zebra, le False Color et différents oscilloscopes pour le contrôle de la netteté et de l'exposition.

Peut-on changer les batteries sans éteindre le moniteur ?
Oui. Les deux logements NP-F permettent le remplacement à chaud, à condition de conserver une batterie suffisamment chargée pour maintenir l'alimentation.

Quelles sont les autres possibilités d'alimentation ?
Le moniteur accepte une alimentation DC LEMO 2 broches de 7 à 34 V ainsi qu'une alimentation USB-C PD en 9 V, 12 V, 15 V ou 20 V.

La cage de protection est-elle incluse ?
Non. La cage MA-K7CAGE et son pare-soleil sont proposés en option. Une version Professional Kit avec valise et accessoires est également disponible.
