DJI SDR Transmission 2

DJI SDR Transmission 2

Le DJI SDR Transmission 2 est un émetteur-récepteur vidéo sans fil configurable en TX ou RX. Il transmet jusqu'en DCI 4K/60p 10 bits avec HLG et HDR10, offre une latence minimale de 35 ms et une portée jusqu'à 4 km en CE. Un émetteur peut alimenter jusqu'à 8 récepteurs avec sélection automatique des canaux.

Caractéristiques principales

• Fonctionnement réversible en mode émetteur TX ou récepteur RX
• Transmission jusqu'en DCI 4K/60p 10 bits avec HLG et HDR10
• Portée jusqu'à 4 km en CE et latence minimale de 35 ms
• Connexion simultanée jusqu'à 8 récepteurs par émetteur
• Auto Channel 2.0 avec sélection et changement automatiques des canaux
• Alimentation par batterie NP-F, USB-C PD ou nacelle compatible

Le DJI SDR Transmission 2 est conçu pour remplacer la liaison vidéo filaire entre une caméra et un ou plusieurs postes de monitoring. Un même boîtier peut fonctionner comme émetteur ou récepteur, tandis que la transmission jusqu'en DCI 4K/60p 10 bits, la latence réduite et les fonctions de contrôle à distance répondent aux exigences des configurations de tournage professionnelles.

Un même appareil pour l'émission et la réception

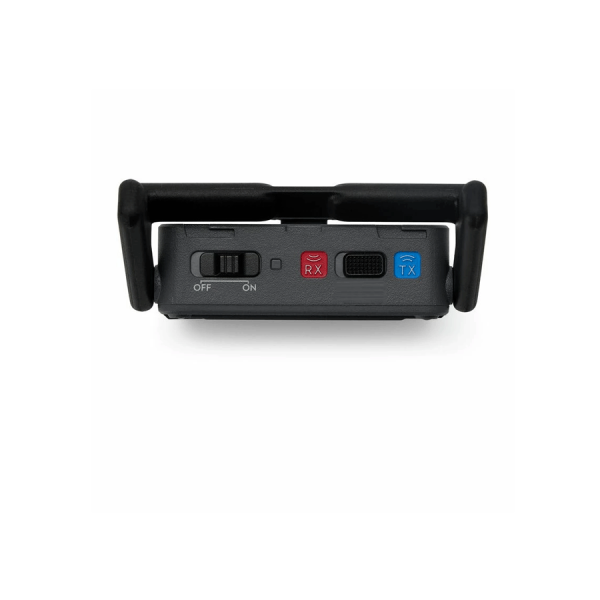

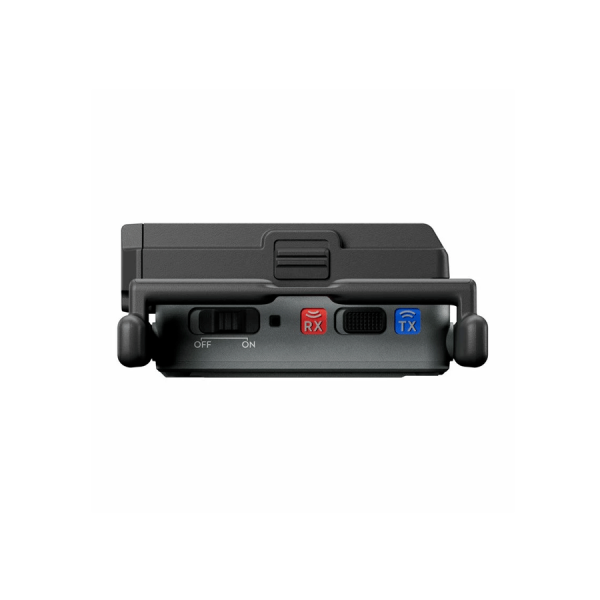

Le DJI SDR Transmission 2 simplifie la constitution et l'évolution d'un système de transmission vidéo grâce à une architecture réversible. Un interrupteur situé sur le boîtier permet de choisir entre le mode TX pour l'émission et le mode RX pour la réception.

En position TX, l'appareil est installé du côté de la caméra pour transmettre son signal. En position RX, il est placé à proximité du moniteur pour recevoir l'image. Les appareils peuvent ainsi échanger leurs rôles en fonction de la configuration du tournage.

Jusqu'à huit récepteurs pour un seul émetteur

DJI SDR Transmission 2 permet de connecter jusqu'à huit récepteurs à un même émetteur. Cette architecture facilite la distribution d'une même image vers plusieurs postes de contrôle sur un plateau ou un lieu de tournage.

Il est possible de faire fonctionner jusqu'à cinq émetteurs et quarante récepteurs sur un même site. Deux émetteurs peuvent être positionnés côte à côte. Une distance de 30 cm doit en revanche être conservée entre un émetteur et un récepteur qui ne fonctionnent pas ensemble.

Transmission vidéo jusqu'en DCI 4K/60p

Le DJI SDR Transmission 2 prend en charge le DCI 4K et l'UHD 4K jusqu'à 60 images par seconde. Il accepte également le 1080p aux mêmes cadences, le 1080i en entrée ainsi que le 720p.

Le signal est encodé en H.265 avec un débit pouvant atteindre 50 Mb/s. La transmission sur 10 bits prend en charge les profils HLG et HDR10 afin de conserver un signal adapté aux workflows HDR compatibles.

Sortie 4K via HDMI ou USB-C

La transmission 4K est disponible via le port HDMI ainsi que par le port USB-C inférieur. Un moniteur destiné à afficher un signal 4K doit donc être raccordé à l'une de ces deux interfaces.

Le port HDMI prend en charge l'image en entrée comme en sortie jusqu'en DCI 4K/60p, avec l'audio. Le port USB-C inférieur accepte quant à lui le signal vidéo DisplayPort en entrée et en sortie jusqu'en 4K.

Une latence minimale de 35 ms

DJI SDR Transmission 2 atteint une latence minimale annoncée de 35 ms pour la transmission, mesure effectuée sans prendre en compte le délai ajouté par la caméra et le moniteur.

À 50 images par seconde, ce délai correspond à environ deux images. Cette faible latence répond aux besoins du monitoring et du contrôle pendant les prises de vues.

Auto Channel 2.0 pour gérer automatiquement les fréquences

Le DJI SDR Transmission 2 intègre Auto Channel 2.0 afin d'automatiser la sélection des canaux. En mode Auto, les appareils détectent les fréquences disponibles et peuvent changer de canal lorsque la qualité du signal se dégrade, sans interrompre l'image.

Un tableau de bord indique l'état des différents canaux afin d'identifier les fréquences disponibles ou occupées. La bande passante peut atteindre 40 MHz par canal.

Bandes 2,4 GHz, 5,2 GHz et 5,8 GHz

Le système exploite les bandes de fréquences 2,4 GHz, 5,2 GHz et 5,8 GHz. Les canaux DFS peuvent également être utilisés dans les zones où la réglementation applicable les autorise.

Cette gestion multibande associée à Auto Channel 2.0 permet au système d'adapter la liaison à l'environnement radio rencontré sur le lieu de production.

Contrôle de la caméra depuis DJI Ronin

DJI SDR Transmission 2 ne se limite pas au retour vidéo. Depuis un récepteur, l'application DJI Ronin permet d'afficher l'image et de contrôler différents paramètres d'une caméra compatible.

L'utilisateur peut notamment intervenir sur l'ouverture, la vitesse d'obturation et la sensibilité, mais aussi déclencher une photographie ou démarrer et arrêter l'enregistrement. Les appareils Sony compatibles peuvent également bénéficier du mode Mirror Control.

Des outils de monitoring intégrés

L'application DJI Ronin met à disposition plusieurs outils destinés au contrôle technique de l'image. Elle donne notamment accès aux LUT, à l'histogramme, à la forme d'onde et aux fausses couleurs.

Ces fonctions permettent aux opérateurs de contrôler l'exposition et le rendu du signal directement depuis leur poste de monitoring.

Alimentation par batterie NP-F

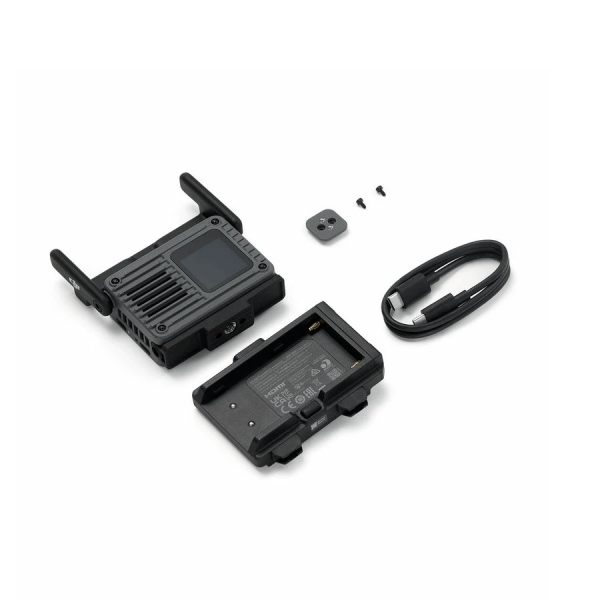

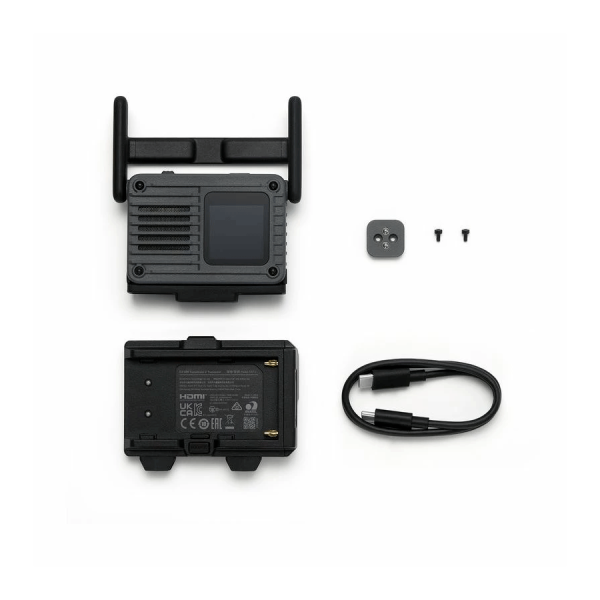

Le DJI SDR Transmission 2 peut être alimenté par une batterie de type NP-F grâce à l'adaptateur fourni. La plage de tension acceptée pour cette configuration est comprise entre 6,8 et 8,4 V.

Cette solution permet de constituer un système autonome lorsque l'émetteur ou le récepteur doit être utilisé indépendamment d'une source d'alimentation fixe.

Alimentation USB-C Power Delivery

DJI SDR Transmission 2 peut également recevoir son alimentation via USB-C. Cette configuration nécessite un chargeur Power Delivery d'au moins 65 W fournissant 15 V / 3 A.

L'appareil accepte par ailleurs une alimentation continue comprise entre 6,8 et 17,5 V, ce qui facilite son intégration dans différentes configurations de tournage.

Alimentation directe depuis une nacelle compatible

Le système peut exploiter directement l'alimentation d'une nacelle compatible lorsqu'il est installé sur une DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 ou Master Wheels. Aucune batterie supplémentaire n'est alors nécessaire pour alimenter le module.

La consommation électrique atteint 8,5 W en mode émission et 7,6 W en réception. Un voyant rouge clignotant avertit l'utilisateur lorsque la tension d'alimentation devient insuffisante.

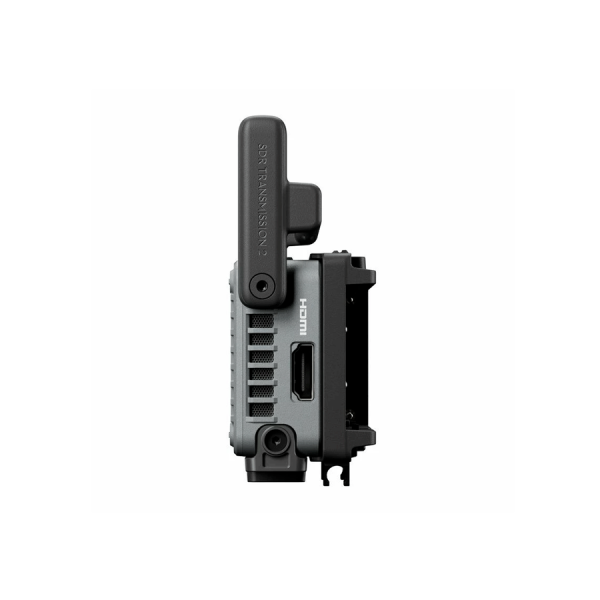

Connectique HDMI et double USB-C

Le port HDMI transporte l'image en entrée et en sortie jusqu'en DCI 4K/60p ainsi que le signal audio. Le port USB-C supérieur est destiné à l'alimentation Power Delivery en entrée et en sortie.

Le port USB-C inférieur assure plusieurs fonctions : vidéo DisplayPort jusqu'en 4K en entrée et en sortie, alimentation, mise à jour du firmware, connexion à un smartphone ainsi qu'intégration avec les nacelles Ronin et les Osmo Action 6 et Osmo Pocket.

Extension SDI disponible séparément

DJI SDR Transmission 2 ne dispose pas directement d'un connecteur SDI sur son boîtier. Une plaque d'extension permet d'ajouter une connectivité SDI en 1080p lorsqu'une installation professionnelle nécessite cette interface.

Un boîtier compact de 136 g

Le DJI SDR Transmission 2 pèse 136 g, facilitant son installation sur une caméra ou une nacelle sans alourdir excessivement le rig. Son architecture unique TX/RX permet également de limiter le nombre de références différentes nécessaires pour constituer un système complet.

Ventilateur avec mode silencieux

Le ventilateur intégré dispose d'un mode silencieux pouvant être activé lorsque le bruit de fonctionnement doit être réduit, notamment pendant les prises de son à proximité du système de transmission.

Antennes fixes et optimisation de la réception

Les antennes du DJI SDR Transmission 2 sont fixes et ne sont pas conçues pour être démontées ou remplacées par des antennes d'une autre marque. Pour optimiser la réception, elles doivent être orientées vers le haut et le boîtier doit être maintenu à distance des surfaces métalliques susceptibles d'affecter la transmission.

Utilisateur final

Le DJI SDR Transmission 2 s'adresse aux directeurs de la photographie, cadreurs, assistants caméra, opérateurs de nacelle, DIT et équipes de production recherchant une liaison vidéo sans fil 4K à faible latence. Sa configuration réversible TX/RX et sa diffusion vers plusieurs récepteurs conviennent particulièrement aux tournages nécessitant plusieurs postes de monitoring et de contrôle.

FAQ - DJI SDR Transmission 2

Le DJI SDR Transmission 2 est-il un émetteur ou un récepteur ?
Il peut assurer les deux fonctions. Un interrupteur permet de sélectionner le mode TX pour transmettre le signal ou RX pour le recevoir.

Combien de récepteurs peut-on connecter à un émetteur ?
Un émetteur peut transmettre simultanément son signal à un maximum de huit récepteurs.

Quelle est la définition vidéo maximale transmise ?
Le système prend en charge le DCI 4K et l'UHD 4K jusqu'à 60 images par seconde, avec encodage H.265 10 bits et prise en charge des profils HLG et HDR10.

Quelle est la portée maximale en Europe ?
La portée peut atteindre jusqu'à 4 km en version CE dans les conditions prévues.

Quelle est la latence du système ?
La latence minimale annoncée est de 35 ms, sans inclure les délais supplémentaires introduits par la caméra et le moniteur.

À quoi sert Auto Channel 2.0 ?
Auto Channel 2.0 sélectionne automatiquement les canaux disponibles et peut changer de fréquence lorsque le signal se dégrade, sans interrompre l'image.

Peut-on contrôler la caméra depuis le récepteur ?
Oui, avec une caméra compatible. L'application DJI Ronin permet notamment de contrôler l'ouverture, la vitesse d'obturation, la sensibilité ainsi que le déclenchement photo et vidéo.

Quels outils de contrôle de l'image sont disponibles ?
DJI Ronin propose notamment l'utilisation de LUT, un histogramme, une forme d'onde et des fausses couleurs pour faciliter le contrôle technique du signal.

Comment alimenter le DJI SDR Transmission 2 ?
Il peut être alimenté par une batterie NP-F avec l'adaptateur fourni, par USB-C Power Delivery ou directement depuis certaines nacelles DJI compatibles.

Le DJI SDR Transmission 2 possède-t-il une connexion SDI ?
Le boîtier ne dispose pas directement de port SDI. Une plaque d'extension permet d'ajouter une connexion SDI en 1080p.

La transmission 4K est-elle disponible sur toutes les sorties ?
Non. La 4K est disponible via le port HDMI et le port USB-C inférieur. La connexion SDI proposée par la plaque d'extension est limitée au 1080p.

Les antennes peuvent-elles être remplacées ?
Non. Les antennes sont fixes et ne sont pas prévues pour être démontées ou remplacées par des modèles tiers.
