DJI Bundle SDR Transmission 2

DJI Bundle SDR Transmission 2

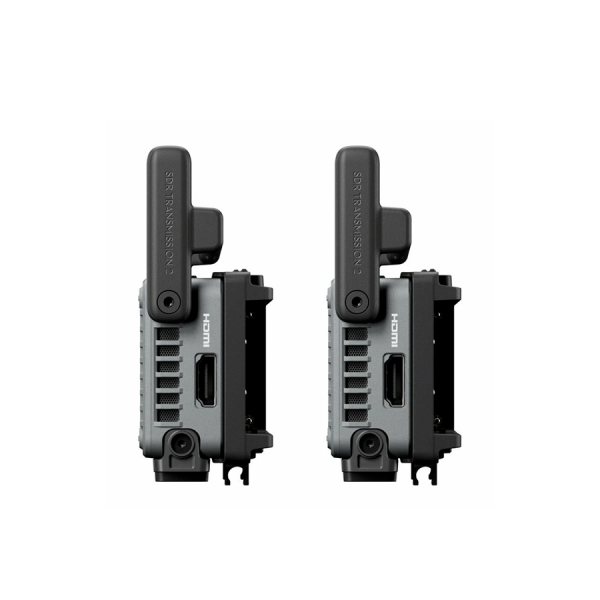

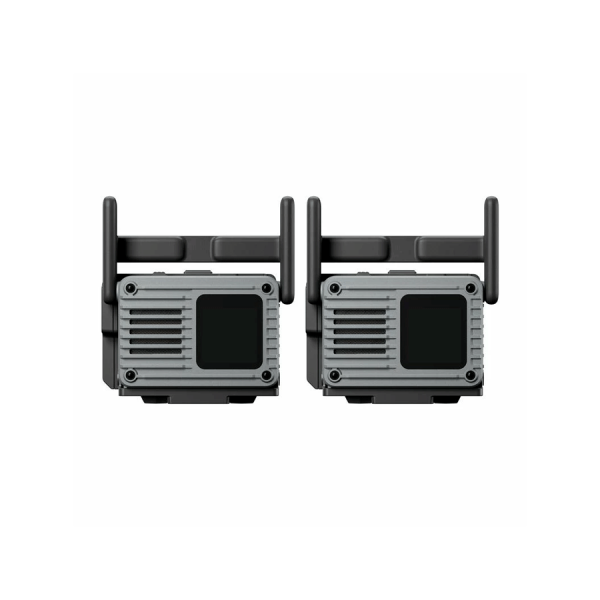

Le Bundle DJI SDR Transmission 2 comprend deux modules interchangeables configurables en TX ou RX pour créer une liaison vidéo sans fil complète. Chaque appareil de 136 g transmet jusqu'en DCI 4K/60p avec une latence minimale de 35 ms. Adaptateurs NP-F, griffes froides et câbles de mise à jour sont fournis en double.

Caractéristiques principales

• Deux émetteurs-récepteurs interchangeables configurables en TX ou RX
• Transmission vidéo sans fil jusqu'en DCI 4K à 60 images par seconde
• Latence minimale annoncée de 35 ms et portée jusqu'à 4 km en CE
• Extension possible jusqu'à huit récepteurs pour un seul émetteur
• Deux adaptateurs NP-F et deux adaptateurs à griffe froide inclus
• Format compact de 136 g par appareil avec plusieurs solutions d'alimentation

Le Bundle DJI SDR Transmission 2 constitue une configuration complète pour établir une première liaison vidéo sans fil entre une caméra et un moniteur. Il comprend deux appareils identiques, librement configurables en émetteur ou en récepteur, ainsi que leurs principaux accessoires en double. Le système peut ensuite évoluer en ajoutant d'autres modules selon le nombre de postes de monitoring nécessaires.

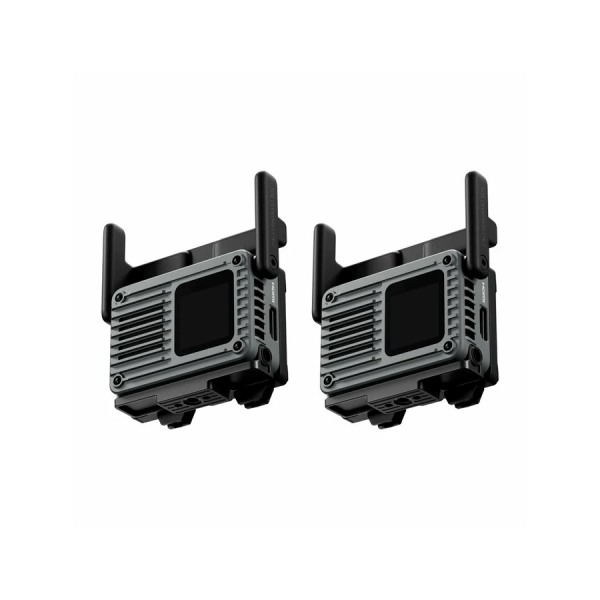

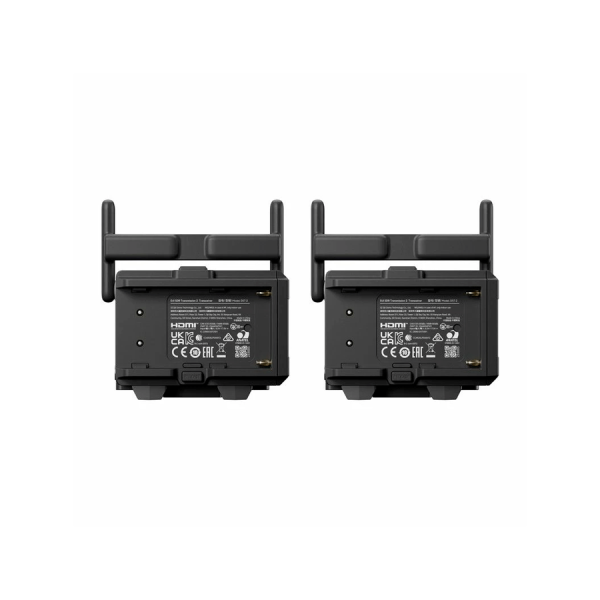

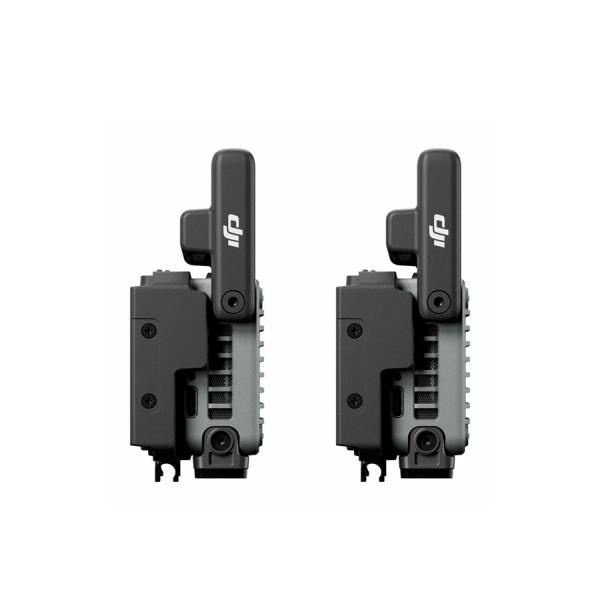

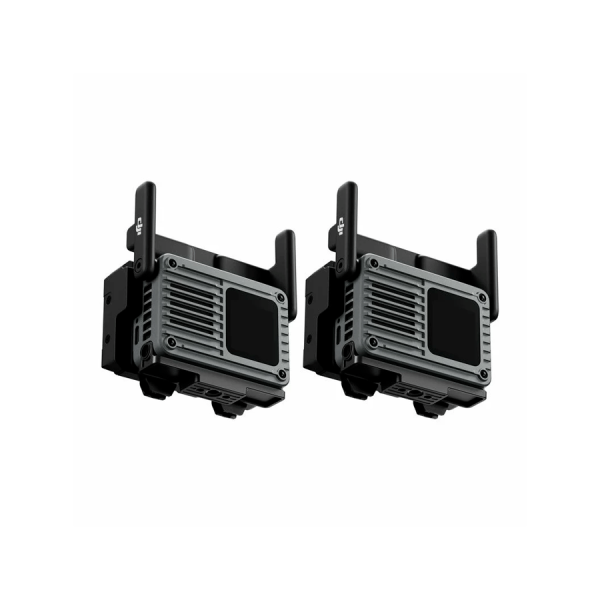

Deux émetteurs-récepteurs dans un même bundle

Le Bundle DJI SDR Transmission 2 comprend les deux appareils nécessaires pour établir une liaison entre une caméra et un moniteur. Un premier module est installé sur la caméra pour transmettre le signal tandis que le second est positionné au niveau du moniteur pour le recevoir.

Cette configuration constitue la base du système et peut être complétée ultérieurement sans remplacer les appareils déjà utilisés.

Des modules interchangeables en TX ou RX

Les deux appareils du bundle sont strictement interchangeables dans leur fonctionnement. Aucun module n'est exclusivement réservé à l'émission ou à la réception.

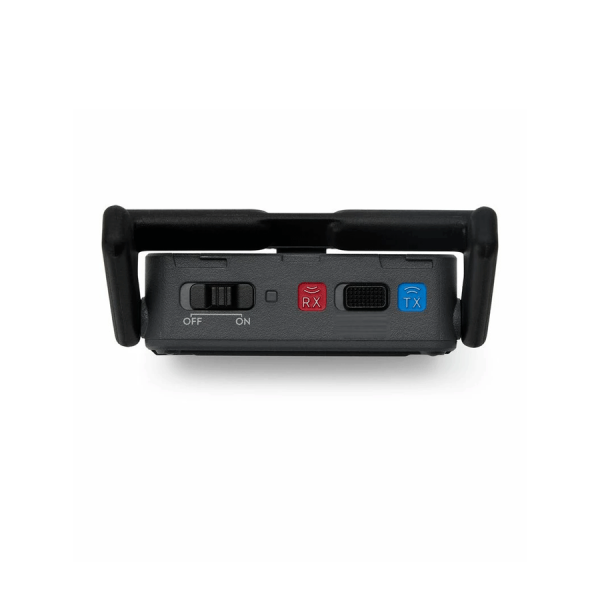

Un interrupteur permet de sélectionner le rôle de chaque appareil : TX pour l'émission ou RX pour la réception. Le mode actif est également identifiable par sa couleur, avec le bleu pour TX et le rouge pour RX.

Une configuration adaptable au tournage

DJI SDR Transmission 2 permet de modifier le rôle des deux modules selon les besoins de la production. Les appareils peuvent être inversés au cours d'un tournage ou être utilisés tous les deux comme émetteurs lorsqu'un autre module est disponible pour assurer la réception.

Cette architecture facilite également la gestion du matériel de secours puisqu'un même appareil supplémentaire peut remplacer indifféremment un émetteur ou un récepteur.

Transmission vidéo jusqu'en DCI 4K/60p

Chaque DJI SDR Transmission 2 assure une transmission vidéo sans fil jusqu'en DCI 4K à 60 images par seconde. Le système permet ainsi de supprimer le câble vidéo entre la caméra et le poste de monitoring tout en conservant une définition adaptée aux workflows de production 4K.

Une latence minimale de 35 ms

Le DJI SDR Transmission 2 offre une latence minimale annoncée de 35 ms. Cette réactivité facilite le monitoring de l'image pendant les prises de vues lorsque le retour doit suivre rapidement les mouvements et actions enregistrés par la caméra.

Une portée jusqu'à 4 km en CE

La portée annoncée peut atteindre 4 km en version CE, dans des conditions de mesure en terrain dégagé avec les appareils positionnés face à face.

Dans les conditions réelles d'un tournage, les obstacles et l'environnement situé entre l'émetteur et le récepteur peuvent influencer les performances de la liaison.

Jusqu'à huit récepteurs par émetteur

Le Bundle DJI SDR Transmission 2 peut servir de point de départ à une installation plus importante. Un seul émetteur peut desservir jusqu'à huit récepteurs, permettant de distribuer l'image d'une caméra vers plusieurs postes de monitoring.

Pour une installation dans laquelle chaque écran dispose de son propre récepteur, il faut prévoir un appareil pour la caméra et un appareil supplémentaire pour chaque moniteur.

Jusqu'à cinq émetteurs sur un même lieu

Le système permet de faire fonctionner jusqu'à cinq émetteurs en parallèle sur un même lieu, pour un total pouvant atteindre quarante récepteurs.

Lorsque plusieurs groupes de transmission distincts sont utilisés, une distance d'environ 30 cm doit être conservée entre les appareils appartenant à des groupes différents.

Extension possible pour plusieurs moniteurs

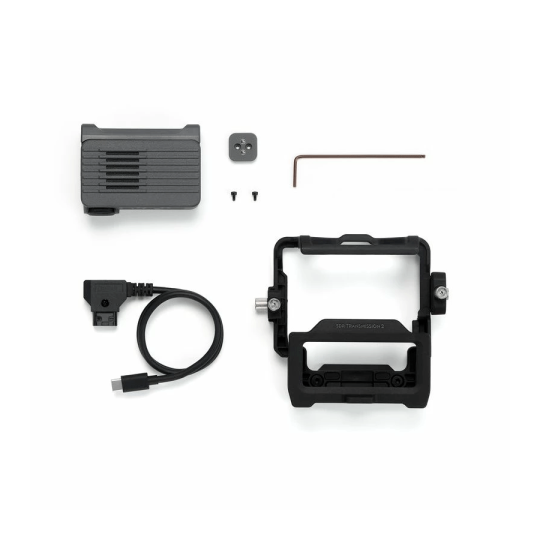

Le système peut également être associé à la plaque d'extension dédiée au SDR Transmission 2. Avec cet accessoire, un seul récepteur peut alimenter jusqu'à trois écrans simultanément.

Cette possibilité permet de réduire le nombre de récepteurs nécessaires lorsqu'un même poste de réception doit distribuer l'image à plusieurs moniteurs.

Deux adaptateurs pour batterie NP-F inclus

Le Bundle DJI SDR Transmission 2 comprend deux adaptateurs pour batterie NP-F, soit un pour chaque appareil. Cette solution permet d'alimenter indépendamment les modules lors des configurations mobiles ou des tournages en extérieur.

Deux adaptateurs à griffe froide

Deux adaptateurs à griffe froide sont également fournis. Ils facilitent l'installation des émetteurs-récepteurs sur une caméra, un rig ou un support compatible en fonction de la configuration utilisée.

Plusieurs solutions d'alimentation

Les deux modules peuvent être alimentés différemment selon leur position dans la chaîne de production. L'appareil installé sur la caméra peut notamment exploiter l'alimentation d'une nacelle DJI compatible.

Le module installé près du moniteur peut être alimenté depuis un chargeur USB-C Power Delivery. Les adaptateurs NP-F fournis constituent une autre solution lorsque le système doit fonctionner de manière autonome.

La consommation reste inférieure à 9 W par appareil.

Un format compact de 136 g par appareil

Chaque DJI SDR Transmission 2 pèse 136 g. Ce format compact facilite son intégration à une caméra ou à un rig sans augmenter excessivement le poids de la configuration.

Accessoires fournis en double

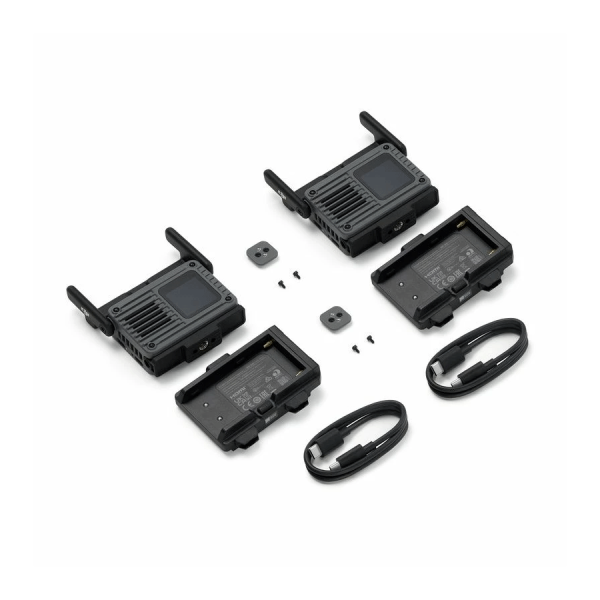

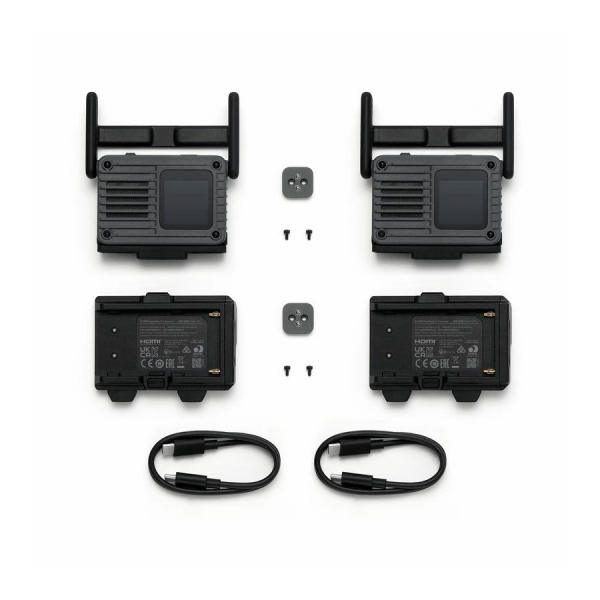

Le bundle comprend deux émetteurs-récepteurs DJI SDR Transmission 2, deux adaptateurs à griffe froide, deux adaptateurs pour batterie NP-F ainsi que deux câbles USB-C de 50 cm destinés notamment à la mise à jour du firmware.

Câbles vidéo à sélectionner selon le matériel

Les câbles vidéo reliant les appareils à la caméra et au moniteur ne sont pas fournis. Ils doivent être sélectionnés en fonction des interfaces disponibles sur les équipements utilisés.

Cette configuration permet d'adapter précisément le câblage aux connecteurs de la caméra et du moniteur sans imposer un format unique.

Une alternative à la liaison vidéo filaire

Le Bundle DJI SDR Transmission 2 remplace le câble reliant traditionnellement une caméra à son moniteur. La caméra peut ainsi évoluer plus librement sur le plateau sans nécessiter le déplacement permanent d'un câble vidéo entre le cadreur et le poste de monitoring.

Cette liaison sans fil facilite les mouvements de caméra et réduit les contraintes liées au passage et à la protection des câbles sur le lieu de tournage.

Utilisateur final

Le Bundle DJI SDR Transmission 2 s'adresse aux directeurs de la photographie, cadreurs, assistants caméra, DIT, opérateurs de nacelle et équipes de production recherchant une solution complète pour établir une liaison vidéo sans fil entre une caméra et un moniteur. Son architecture TX/RX interchangeable convient également aux configurations amenées à évoluer vers plusieurs caméras ou postes de monitoring.

FAQ - DJI Bundle SDR Transmission 2

Que contient le Bundle DJI SDR Transmission 2 ?
Le bundle comprend deux émetteurs-récepteurs, deux adaptateurs à griffe froide, deux adaptateurs pour batterie NP-F et deux câbles USB-C de 50 cm destinés notamment à la mise à jour du firmware.

Les deux appareils sont-ils différents ?
Non. Les deux modules sont identiques et peuvent chacun fonctionner comme émetteur TX ou récepteur RX.

Comment choisir entre le mode TX et RX ?
Un interrupteur permet de sélectionner le fonctionnement en émission ou en réception. Le mode TX est identifié en bleu et le mode RX en rouge.

Quelle est la définition maximale transmise ?
Le système prend en charge la transmission vidéo jusqu'en DCI 4K à 60 images par seconde.

Quelle est la latence du système ?
La latence minimale annoncée est de 35 ms.

Quelle est la portée maximale en Europe ?
La portée annoncée peut atteindre 4 km en version CE, dans des conditions de mesure en terrain dégagé avec les appareils face à face.

Combien de récepteurs peut-on utiliser avec un émetteur ?
Un seul émetteur peut transmettre son signal à un maximum de huit récepteurs.

Peut-on utiliser les deux appareils comme émetteurs ?
Oui. Les deux modules étant interchangeables, ils peuvent être configurés en TX. Un appareil supplémentaire configuré en RX sera alors nécessaire pour recevoir le signal.

Comment les appareils sont-ils alimentés ?
Ils peuvent notamment être alimentés avec une batterie NP-F grâce aux adaptateurs fournis, par une alimentation USB-C compatible ou depuis certaines nacelles DJI compatibles.

Les câbles vidéo sont-ils fournis ?
Non. Les câbles vidéo doivent être sélectionnés séparément en fonction des connecteurs disponibles sur la caméra et le moniteur.

Quel est le poids d'un appareil ?
Chaque émetteur-récepteur pèse 136 g.

Le système peut-il évoluer vers plusieurs moniteurs ?
Oui. Des récepteurs supplémentaires peuvent être ajoutés jusqu'à un maximum de huit par émetteur. Une plaque d'extension compatible permet également à un seul récepteur de desservir jusqu'à trois écrans.
